Tutorial: Criar de modelo básico do corredor

Este tutorial demonstra como utilizar os objetos do AutoCAD Civil 3D para construir um modelo básico do corredor.

Nota:

Este tutorial utiliza a montagem do corredor criada no exercício Criação de uma montagem.

Um corredor pode ser usado para modelar uma variedade de recursos, como rodovias, canais e pistas. Neste tutorial, você irá modelar uma estrada residencial.

Um modelo do corredor se cria e usa diversos objetos e dados do AutoCAD Civil 3D, incluindo submontagens, montagens, alinhamentos, superfícies e perfis.

Objetos de corredor são criados ao longo de uma ou vários alinhamentos de linha de eixo colocando uma seção 2D (montagem) em locais incrementais e criando inclinações de correspondência que atingem um modelo de superfície em cada localização incremental.

Especificar as informações básicas do corredor

1. Abra o Corridor-1a.dwg, que está localizado na pasta de desenhos dos tutoriais.
2. Clique na guiaInício painel Criar projetoCorredor.
3. Na caixa de diálogo Criar corredor, especifique os seguintes parâmetros: Alternativamente, é possível utilizar os botões para selecionar os objetos do desenho.
   • Nome: First Street
   • Alinhamento: First Street

   • Nome: Linha de eixo do nivelamento acabado - First Street

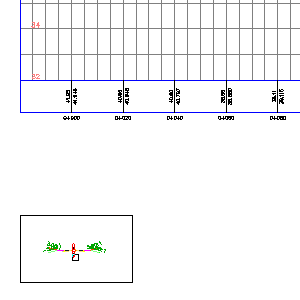

     (Linhas de eixo do gráfico do perfil longitudinal removidas para fim de clareza)

   • Montagem: Seção completa da estrada principal

   • Superfície alvo: EG

   • Definir os parâmetros da linha base e da região: Selecionada
4. Clique em OK.

Especificar os parâmetros de linha base e região

1. Na caixa de diálogo Parâmetros de linha base e região, na linha Seção completa da estrada principal RG - (1), na célula Estaca final, insira 0+440.00.
2. Na célula Frequência, clique em .
3. Na caixa de diálogo Frequência para aplicar montagens, em Aplicar montagempara Ao longo de curvas, verifique se Em um incremento está selecionado.
4. Para Incremento da curva, insira 3.000. Clique em OK.
5. Clique em OK.
6. Na caixa de diálogo de tarefas Propriedades do corredor - Reconstruir, clique em Reconstruir o corredor.
   Nota: Se a caixa de diálogo de tarefas não for exibida, o corredor ainda está construído.

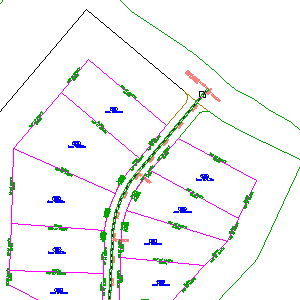

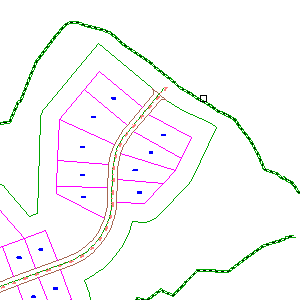

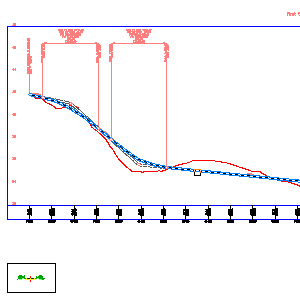

   O modelo de corredor será criado, e ficará assim:



Para continuar para o próximo tutorial, vá para Criar um corredor com pistas de transição.
