Exercício 4: Editar os componentes de rotatória

Neste exercício, você irá editar a geometria das estradas de aproximação, mover o ponto central da rotatória e excluir os componentes de rotatória.

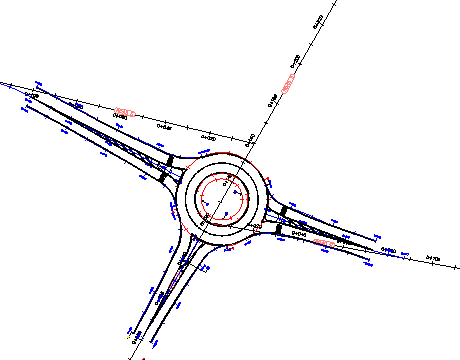

Para editar a geometria da estrada de aproximação

1. Abra o Roundabout-Edit.dwg, que está localizado na pasta de desenhos dos tutoriais.
2. Clique na guiaModificar painel ProjetoIntersecção.
3. Clique na guiaIntersecção painel Modificar rotatóriaEditar rotatória.

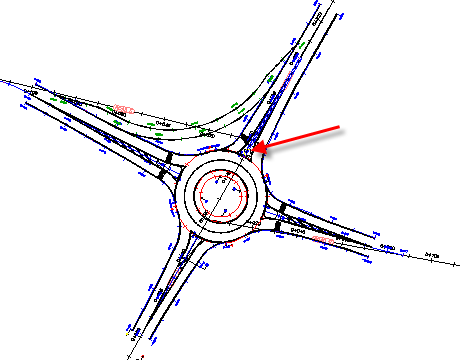

4. Clique no alinhamento Approach_EW.

5. Na caixa de diálogo Criar rotatória - Estradas de aproximação, em Parâmetros da estrada de aproximação, altere os seguintes parâmetros:
   • Raio de saída: 25
   • Comprimento do alargamento de entrada: 75
6. Na parte inferior da caixa de diálogo, clique em Avançar.
7. Na caixa de diálogo Criar rotatória - Ilhas, em Parâmetros da construção de triângulo, altere o valor de Comprimento para 75.
8. Na parte inferior da caixa de diálogo, clique em Avançar. Clique em Concluir.

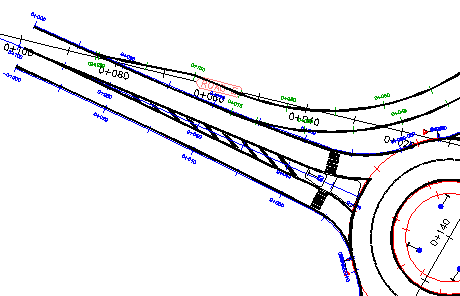

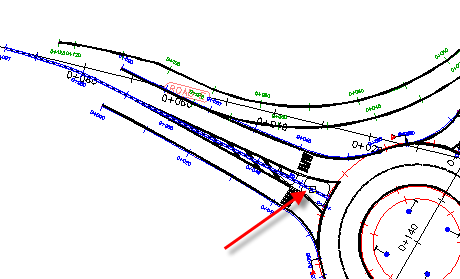

   A estrada de aproximação é estendida, do raio de saída aumentou e a manipulação dos estilos de linha das ilhas e as marcações do pavimento foram atualizados.



Para editar a localização da rotatória

1. Clique na guiaIntersecção painel Modificar rotatóriaEditar rotatória.

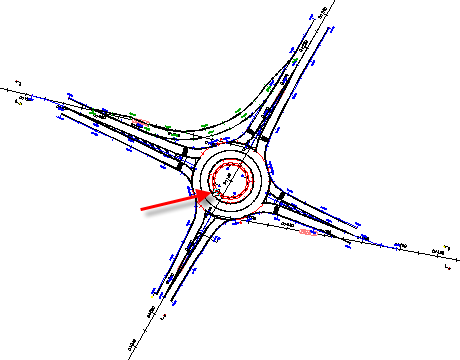

2. Clique no alinhamento Roundabout_ISLAND.

3. Na caixa de diálogo Criar rotatória - estrada circulatória, em Ponto central da rotatória, clique em .

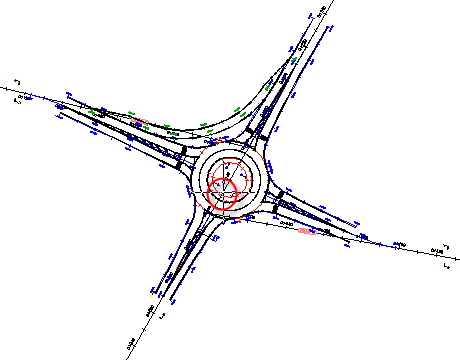

4. No desenho, no alinhamento da estrada D, clique perto de estaca 0+130.
   Nota:

   A estaca 0+130 não está legendada, mas a localização é mostrada na imagem a seguir.


5. Na parte inferior da caixa de diálogo, clique três vezes em Avançar. Clique em Concluir.

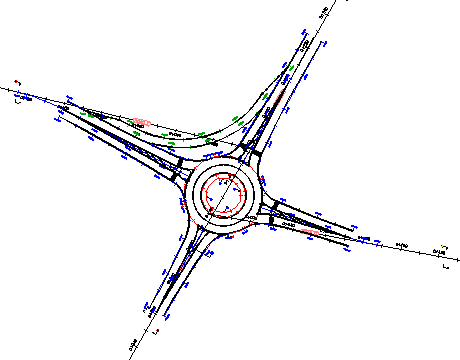

   Os alinhamentos da rotatória e as marcações do pavimento são recriadas em torno do novo ponto central.



Para excluir componentes da rotatória

1. Clique na guiaIntersecção painel Modificar rotatóriaExcluir rotatória.
2. Clique no alinhamento Approach_SN (1).


   Tanto a estrada de aproximação quanto a pista entroncamento de retorno são excluídas. A pista de entroncamento de retorno foi excluída porque sua geometria era dependente da geometria da estrada de aproximação à qual estava anexada.


   Nota:

   Para excluir toda a rotatória, clique em um dos alinhamentos da estrada circulatória quanto o comando Excluir rotatória estiver ativo.

Para continuar com este tutorial, vá para Exercício 5: Trabalhar com normas e predefinições de projeto de rotatória.
