Exercício 1: Visualizar seções do corredor

Neste exercício, você verá como uma montagem de corredor é aplicada em várias estacas ao longo de um alinhamento de linha base.

As ferramentas de visualização/edição de seção de corredor são úteis para a inspecionar como as montagens de corredor interagem com outros objetos no modelo de corredor.

Visualizar um corredor na seção

1. Abra o Corridor-4a.dwg, que está localizado na pasta de desenhos dos tutoriais.

   O desenho contém uma montagem, um gráfico do perfil longitudinal e modelo de corredor. Cada objeto é exibido em uma viewport separada. A viewport que contém a montagem está ativa.

2. Clique na guiaModificar painel ProjetoCorredor.
3. Clique na guiaCorredor painel Modificar seções de corredorEditor de seção.
4. Na guiaEditor de seção, no painel Seleção de seção, na lista Selecionar uma estaca, selecione 0+00.00.

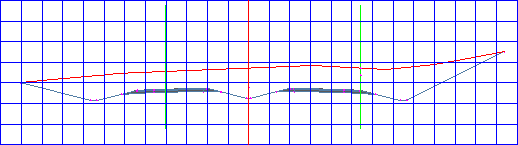

   Uma seção transversal do corredor é exibida na estaca inicial. As elevações e os deslocamentos são exibidos nos eixos das malhas. A gráfico da seção transversal contém a montagem, bem como os outros objetos adjacentes.

   Na estaca atual, os alinhamentos de bordo são representados por linhas verdes verticais e a superfície do solo existente é representada pela linha vermelha horizontal. A linha vermelha vertical no centro da malha representa a linha base da montagem. Intersecções de perfil com a linha base são indicados por marcadores .


5. Utilize as ferramentas na guiaEditor de seção para visualizar as seções de corredor em cada estaca do corredor. Clique em Ir para a estaca anterior e Ir para a próxima estaca, ou selecione as estacas na lista Selecionar uma estaca.

   Observe que quando cada estaca é exibida na malha, sua localização nas viewports da planta e do perfil são identificadas por uma linha perpendicular.

Teste os modos de zoom

1. Aproxime o zoom na pista do lado direito da montagem. Clique em Ir para a próxima estaca.

   Observe que o zoom da vista volta para as extensões do eixo. Existem três modos de zoom nas ferramentas de visualização/edição de seção de corredor. Estes modos controlam o comportamento da malha ao navegar para outra estaca:

   • Aumentar o zoom para as extensões - a vista afasta o zoom para as extensões da montagem, mais o fator de escala da vista. Esse é o modo de zoom padrão.
   • Aumentar o zoom para um deslocamento e uma elevação —a vista permanece com o zoom aproximado no deslocamento e elevação atuais. Ao navegar para outras seções, o deslocamento atual e a elevação permanecem no centro da viewport.
   • Aumentar o zoom para uma submontagem —a vista permanece com o zoom aproximado na submontagem selecionada. Ao navegar para outras seções, a submontagem atual permanece no centro da viewport.
2. Na lista Selecionar uma estaca, selecione 3+00.00.
3. No painel Visualizar ferramentas, clique em Aumentar zoom para as submontagens.
4. Na caixa de diálogo Selecionar submontagem, selecione Talude (direita). Clique em OK.

   A vista aumenta o zoom para a montagem do talude (direita) na estaca 3+00.00. Observe a forma, a elevação e o deslocamento da submontagem.

5. Na lista Selecionar uma estaca, selecione 9+00.00.

   Efetua o zoom para a talude (direita) de submontagem na estaca 9+00.00. Observe que a forma, a elevação e o deslocamento da submontagem são bastante diferentes da estaca 3+00.00. A submontagem permanece no centro da malha e com o mesmo fator de zoom como ao navegar para outras estacas.

6. No painel Visualizar ferramentas, clique em Aumentar zoom para um deslocamento e uma elevação.
7. Clique em várias vezes em Ir para a próxima estaca.

   Observe que os valores de deslocamento e de elevação que são exibidos nos eixos da malha não se alteram. A forma da submontagem Talude(Direita) muda para refletir como ela se une à superfície do terreno existente.

8. No painel Visualizar ferramentas, clique em Aumentar zoom para as extensões.
9. Clique em Ir para a próxima estaca.

   A vista retorna o zoom para as extensões da montagem.

Para continuar com este tutorial, vá para Exercício 2: Editar submontagens de corredor.
