Neste exercício, você irá aprender como reorganizar legendas em faixas de dados.
Legendas de faixas de dados podem se sobrepor se os pontos elas legendam estiverem juntos. Neste exercício, você irá aprender como escalonar uma série de legendas em uma faixa de dados e mover legendas de faixa de dados individuais para locais específicos.
Este exercício continua a partir do Exercício 1: Adicionar faixas de dados a um gráfico do perfil longitudinal.
Escalonar legendas da faixa de dados
- Abra o Profile-6B.dwg, que está localizado na pasta de desenhos dos tutoriais.

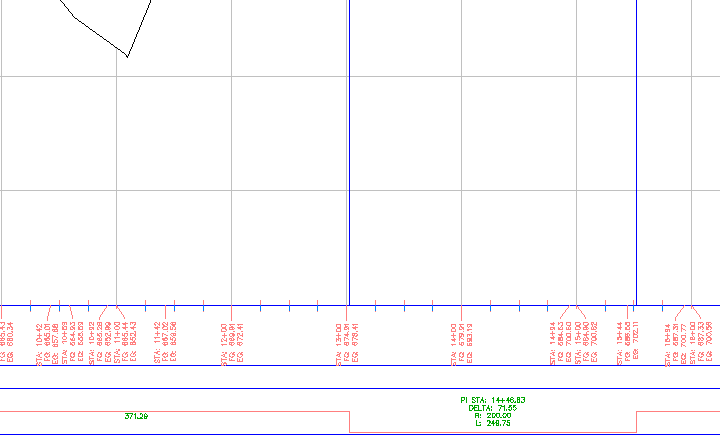

As faixas de dados na parte inferior de gráfico do perfil longitudinal PV - (3) anota a geometria horizontal e vertical do alinhamento proposto da estrada e a elevação de cada perfil nas estacas principais.

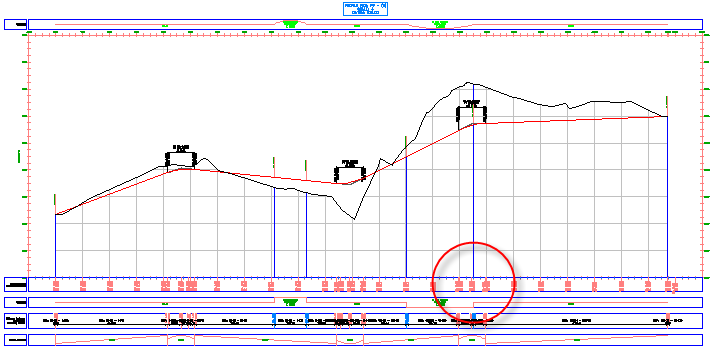

- Aumente o zoom para a área a seguir.

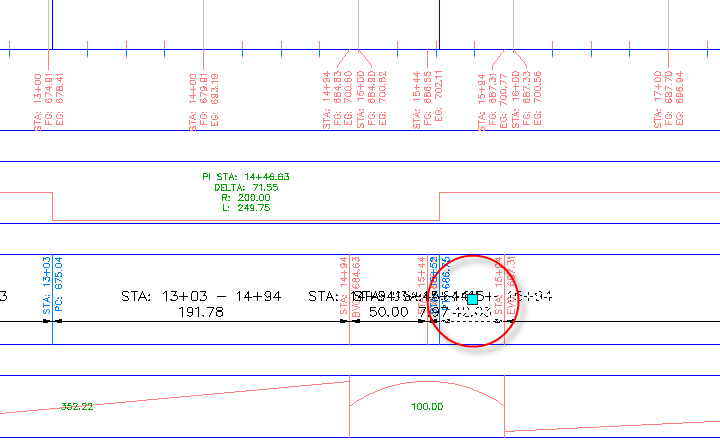

As legendas da geometria horizontal e vertical se sobrepõem nesta área.
- Selecione uma das legendas de geometria nesta faixa. Clique com o botão direito do mouse. Clique em Propriedades.
- Na paleta Propriedades, em Escalonamento, especifique os seguintes parâmetros:
- Auto escalonar: escalonar ambos os lados
- Altura da linha de escalonamento: 0.0250

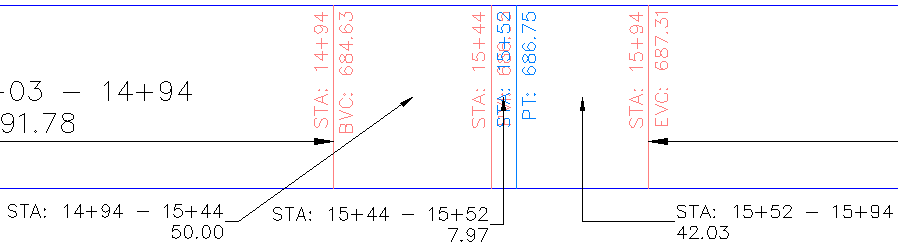

As faixas de legendas são espaçadas por igual ao longo da faixa de dados e as linhas de chamada de detalhe são criadas para os pontos de âncora da legenda.
Mover legendas de faixa de dados
- Na faixa de dados inferior, Ctrl+clique na seguinte legenda.

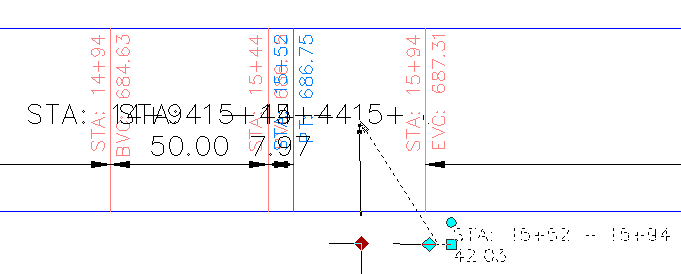

- Arraste a alça para baixo e para a direita. Clique para inserir a legenda.
- Clique na

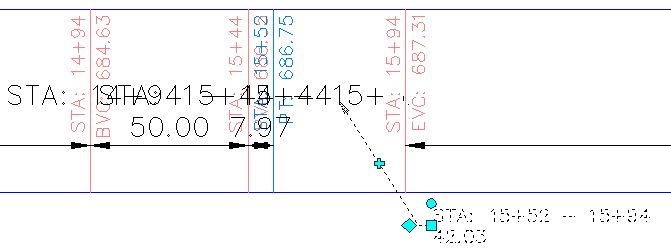

alça. Arraste a alça para a esquerda. Clique para inserir a alça. Um novo vértice é adicionado na linha de chamada de detalhe da legenda.
- Repita as etapas 1 a 3 para mover as legendas que estão à esquerda da que foi movida.
Para continuar com este tutorial, vá para Exercício 3: Modificar um estilo de faixa de dados.
