Exercício 3: Modificar um estilo de faixa de dados.

Neste exercício, você irá aprender como alterar os dados exibidos em uma faixa de dados.

Este exercício continua a partir do Exercício 2: Mover legendas em uma faixa de dados.

Modificar o estilo da faixa dos dados

1. Abra o Profile-6C.dwg, que está localizado na pasta de desenhos dos tutoriais.

   Observe que na parte inferior da faixa Geometria vertical, as legendas nas tangentes de subida estão ocultadas pelas tangentes.


2. Selecione a malha do perfil. Clique com o botão direito do mouse. Clique em Propriedades do gráfico do perfil longitudinal.
3. Na caixa de diálogo Propriedades do gráfico do perfil longitudinal, na guiaFaixas, no campo Localização, selecione Parte inferior do gráfico do perfil longitudinal.
4. Na linha Geometria vertical, clique próximo aGeometria.
5. Na caixa de diálogo Selecionar estilo de faixa, clique em Editar seleção atual.
6. Na caixa de diálogo Estilo de faixa da geometria vertical, na guiaDetalhes da faixa, na área Legendas e marcadores, o campo Em indica qual tipo de legendagem de faixa é focado nas ferramentas de edição. Assegure-se de que Tangente de subida esteja selecionado.
7. Na área Legendas e marcadores, clique em Criar legenda.

   A caixa de diálogo Compositor de estilo de legenda contém os controles para a criação e edição de componentes de legenda. Observe os vários controles que estão disponíveis para a formatação de legenda de faixa.

8. Na coleção Texto, altere o valor de Anexo para Centro inferior.
9. Clique emOK três vezes.
10. Na caixa de diálogo Propriedades do gráfico do perfil longitudinal, clique em Aplicar.

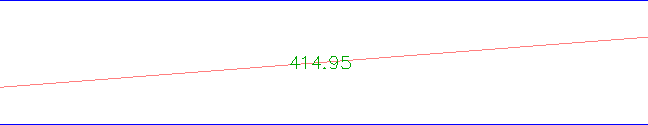

    Observe que, no desenho, a posição da legenda da tangente de dados subida da faixa de dados foi alterada.



    Exploração adicional: alterar a posição da legenda das tangentes de descida e das curvas côncavas e convexas.
