Exercício 3: Adicionar uma pista de entroncamento de retorno a uma rotatória

Neste exercício, crie a geometria para uma pista de entroncamento de retorno, que permite que os veículos ignorem a rotatória e retornem a partir de uma estrada de aproximação para outra.

Selecione as estradas de aproximação de entrada e de saída

1. Abra o Roundabout-Slip Lane-Add.dwg, que está localizado na pasta de desenhos dos tutoriais.
2. Clique na guiaInício painel Criar projeto menu suspenso IntersecçõesAdicionar pista entroncamento de retorno.

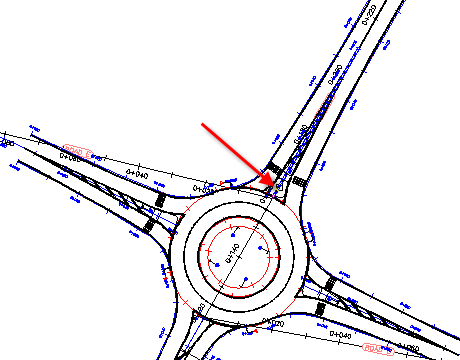

3. Para a estrada de aproximação de entrada, clique no alinhamento Approach_SN (1).

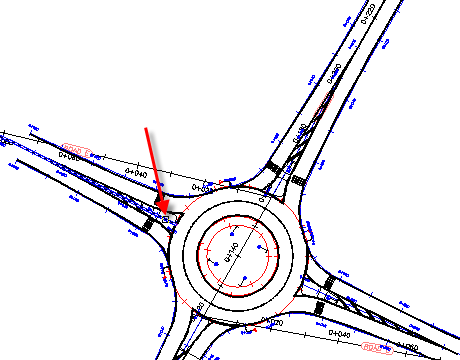

4. Para a estrada de aproximação de saída, clique no alinhamento Approach_EW.


Especifique os parâmetros da pista de entroncamento

1. Na caixa de diálogo Desenhar pista de entroncamento, em Parâmetros da pista de entroncamento, especifique os seguintes parâmetros:
   • Comprimento da linha de segmentação: 1
   • Comprimento da pista de desaceleração: 20
   • Comprimento da pista de aceleração: 10
   • Largura da pista: 4
   • Raio: 50
   • Comprimento da conicidade: 20
2. Em Desenhar marcações do pavimento, especifique os seguintes parâmetros:
   • Borda externa: Selecionada, Contínua
   • Desaceleração da linha de transição: desativada
   • Aceleração da linha de transição: desativada
3. Especifique as propriedades do alinhamento:
   • Estilo do alinhamento: Rotatória - Pista de entroncamento
   • Camada de alinhamento: 0
   • Conjunto de legendas de alinhamento: Rotatória - Pista de entroncamento
   • Prefixo do nome do alinhamento: SlipLane
4. Clique em OK.

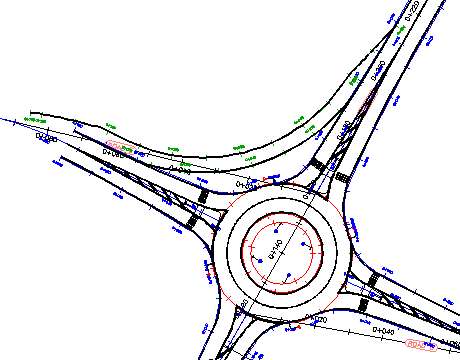

   A pista de entroncamento é exibida no desenho.



Para continuar com este tutorial, vá para Exercício 4: Editar componentes de rotatória.
