Exercício 1: Importar dados de nuvem de pontos

Neste exercício, você importará um arquivo de dados LiDAR para criar um objeto de nuvem de pontos do AutoCAD Civil 3D.

1. Abra Point Cloud-1.dwg, que está localizado na pasta de desenhos dos tutoriais.
2. Em Toolspace, na guiaProspector, clique com o botão direito em Nuvem de pontos Criar nuvem de pontos.

Especifique as informações básicas da nuvem de pontos

1. Na caixa de diálogo Criar nuvem de pontos, na página Informação, especifique os seguintes parâmetros:
   • Nome: Nuvem de pontos - Tutorial
   • Estilo da nuvem de pontos: Cor única
   • Camada de nuvem de pontos: V-SITE-SCAN
2. Clique em Avançar.

Especificar dados de origem

1. Na página Dados de origem, em Dados de origem, selecione Criar um novo banco de dados de nuvem de pontos.
2. Em Selecionar um formato de arquivo de nuvem de pontos, selecione LAS.
3. Em Arquivos a serem importados para o novo banco de dados de nuvem de pontos, clique em .
4. Na caixa de diálogo Selecionar arquivo, navegue para a pasta tutorial. Selecione Point Cloud.las. Clique em Abrir.
5. Em Novo banco de dados de nuvem de pontos, em Especifique novo banco de dados de nuvem de pontos, clique em .
6. Na caixa de diálogo Selecionar arquivo, navegue para a pasta Meus dados do tutorial do Civil. No Nome de arquivo, insira Nuvem de ponto - Tutorial.isd. Clique em Abrir.
   Nota:

   As configurações do Sistema de coordenadas de banco de dados de nuvem de pontos e do Sistema de coordenadas do desenho atual devem coincidir. O sistema de coordenadas não está definido neste tutorial, mas as configurações são obtidas nas seguintes origens:

   • Sistema de coordenadas de banco de dados de nuvem de pontos: Este valor é obtido do arquivo de origem da nuvem de pontos. Clique em para alterar o sistema de coordenadas quando os dados forem importados para o banco de dados de nuvem de pontos.
   • Sistema de coordenadas do desenho atual: Este valor é obtido na caixa de diálogo Configurações de desenho, na guiaUnidades e zona.
7. Clique em Avançar.

Verificar os parâmetros de nuvem de pontos e criar o objeto de nuvem de pontos

1. Na página Resumo, expanda as coleções na tabela Propriedade e certifique-se de que as propriedades correspondam com o que foi especificado anteriormente neste exercício.

   Se os valores da propriedade não corresponderem, use os vínculos no lado esquerdo da caixa de diálogo para retornar para as páginas anteriores.

2. Clique em Concluir.

   Uma caixa de diálogo notifica que o banco de dados da nuvem de pontos está sendo processado em segundo plano, e que você poderá continuar trabalhando no desenho.

3. Clique em Fechar.

   Após alguns minutos, uma notificação será exibida na barra de status indicando que o banco de dados de nuvem de pontos foi processado e que o objeto de nuvem de pontos foi criado.

Examinar o objeto de nuvem de pontos

1. Na notificação da barra de status, clique em Clique aqui para aumentar zoom.

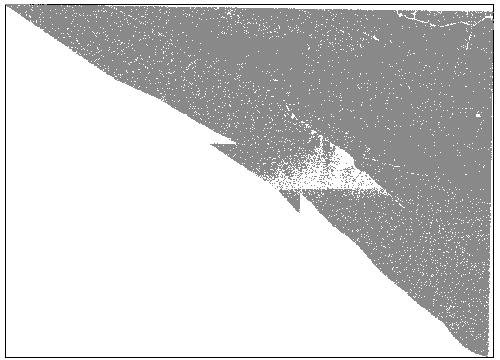

   A janela de desenho aumenta o zoom no objeto de nuvem de pontos.


2. Aproxime o zoom até que seja possível ver os pontos que compõem a nuvem de pontos.

   Examine os pontos. Os pontos da nuvem de pontos são armazenados no banco de dados de nuvem de pontos, e não podem ser manipulados separadamente.

3. Aproxime o zoom para as extensões do objeto de nuvem de pontos.
4. Clique na guiaVista painel VistasSE isométrico.

   Uma vista tridimensional do objeto de nuvem de pontos será exibida. a caixa branca que cerca a nuvem de pontos é a caixa delimitadora, que identifica as extensões do objeto da nuvem de pontos. O tamanho e a geometria do componente da caixa delimitadora depende dos valores mínimo e máximo de coordenadas do objeto da nuvem de pontos. A caixa delimitadora serve como um proxy do objeto de nuvem de pontos quando os dados de origem da nuvem de ponto de não estão acessíveis.

5. Clique na guiaVista painel VistasTopo.

Para continuar com este tutorial, vá para Exercício 2: Trabalhar com estilos de nuvem de ponto.
