Neste exercício, você verá como as submontagens do talude são aplicadas ao modelo de corredor na seção. Você irá observar as estacas nas quais os parâmetros atuais de talude são inapropriadas para as condições do terreno.
Examinar o corredor existente
- Abra Assembly-2a.dwg, que está localizado na pasta de desenhos dos tutoriais.
O desenho contém duas viewports. A montagem do corredor concluída será exibida na viewport superior. A superfície, o corredor e o gráfico do perfil longitudinal serão exibidos na viewport inferior.
- Na viewport inferior, selecione o corredor. Clique na guia painel
. - Na guiaEditor de seção, use os
botões para ver como a montagem da estrada de passagem é aplicada nas estacas do corredor. A montagem cria uma valeta em ambos os lados da estrada. No início e no fim do corredor, o corte e o aterro são relativamente consistentes em ambos os lados.
Nos próximos exercícios, você irá avaliar duas condições:

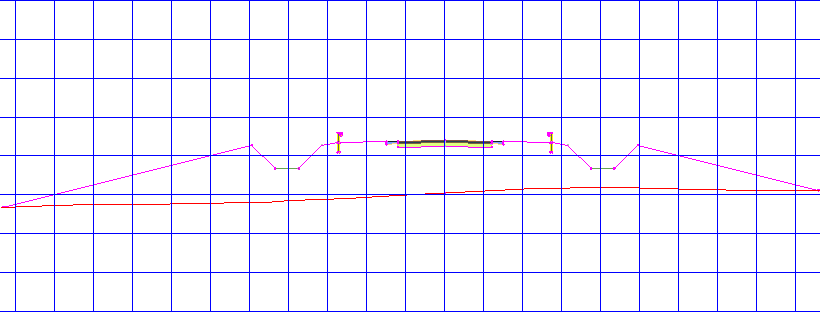

- Primeiro, a condição de aterro de estacas 0+00 a 1+00 produz um aterro relativamente profundo no lado esquerdo. Enquanto a montagem do corredor é construída apropriadamente para outras regiões do corredor, você irá modificar o projeto para usar uma abordagem diferente nesta região.

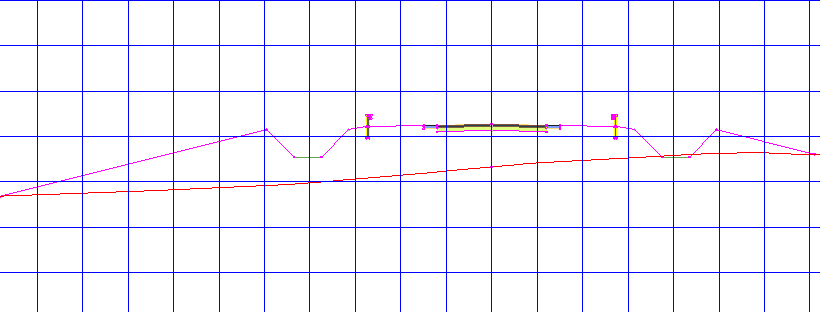

- Segundo, das estacas 5+00 a 8+00, uma quantidade muito maior de material deve ser cortada do lado esquerdo do corredor. Enquanto a montagem da estrada de passagem é adequada para a maior parte do corredor, não é o ideal para essas estacas.
- Primeiro, a condição de aterro de estacas 0+00 a 1+00 produz um aterro relativamente profundo no lado esquerdo. Enquanto a montagem do corredor é construída apropriadamente para outras regiões do corredor, você irá modificar o projeto para usar uma abordagem diferente nesta região.
- Na barra de ferramentas ferramentas de visualização/edição de seção de corredor, clique em para retornar para a estaca 0+00.
Para continuar com este tutorial, vá para Exercício 2: Adicionar submontagens condicionais a uma montagem de corredor.
