Exercício 2: Adicionar submontagens condicionais a uma montagem de corredor

Neste exercício, você irá adicionar submontagens ConditionalCutOrFill a uma montagem de corredor existente.

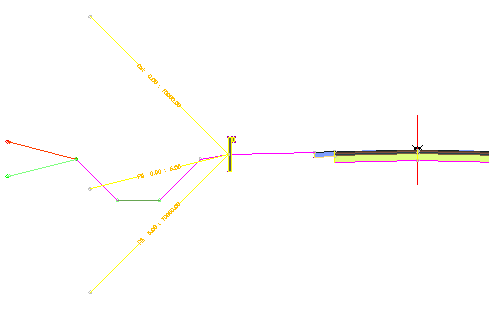

Você irá especificar dois níveis de submontagens ConditionalCutOrFill. No primeiro nível, você irá anexar três submontagens ConditionalCutOrFill a uma submontagem de defensa existente e, a seguir, adicionar submontagens de talude padrão a elas:

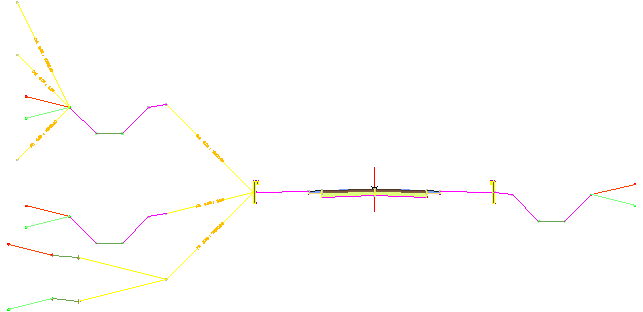

Você irá adicionar um segundo nível de submontagens ConditionalCutOrFill à submontagem da valeta que é aplicada em condições de corte:

Este exercício continua a partir do Exercício 1: Examinar o corredor existente na seção.

Adicionar três submontagens condicionais

  1. Se a Paleta de ferramentas que contém as submontagens não estiver visível, clique na guiaInício painel PaletasPaletas de ferramentas.
  2. Na paleta de ferramentas, clique com o botão direito na barra de controle Paletas de ferramentas. Clique em Submontagens imperiais civis.
  3. Clique na guiaCondicional.
  4. Clique em ConditionalCutOrFill.
  5. Na paleta Propriedades, especifique os seguintes parâmetros:
    • Lado: Esquerdo
    • Largura do layout: 20.0000’
    • Declividade do layout: 4.000:1
    • Tipo: Aterro
    • Distância mínima: 0.0000’
    • Distância máxima: 5.0000’
    Nota:

    Os parâmetros Largura de layout e Declividade do layout afetam somente a aparência da submontagem na vista do layout. Estes parâmetros permitem posicionar a submontagem condicional e as submontagens que estão anexadas à ela, mas que não afetam o modelo do corredor.

  6. No desenho, na viewport superior, clique na defensa esquerda para adicionar a submontagem ConditionalCutOrFill.
  7. Adicione uma segunda submontagem ConditionalCutOrFill para a defensa esquerda utilizando os seguintes parâmetros:
    • Lado: Esquerdo
    • Largura do layout: 20.0000’
    • Declividade do layout: 1.000:1
    • Tipo: Aterro
    • Distância mínima: 5.0001’
    • Distância máxima: 10000.0000’
  8. Adicione uma terceira submontagem ConditionalCutOrFill ao ponto da defensa esquerda utilizando os seguintes parâmetros:
    • Lado: Esquerdo
    • Largura do layout: 20.0000’
    • Declividade do layout: 1.000:1
    • Tipo: Corte
    • Distância mínima: 0.0000’
    • Distância máxima: 10000.0000’

Adicionar uma submontagem de bancada de luz do dia

  1. Ao utilizar a paleta de ferramentas Talude, adicione uma submontagem DaylightBench à submontagem condicional do aterro 5.00: 10000.00 utilizando os seguintes parâmetros:
    • Lado: Esquerdo
    • Inclinação do corte: 4.000:1
    • Altura máxima do corte: 5.0000’
    • Inclinação do aterro: 4.000:1
    • Altura máxima do aterro: 5.0000’
    • Largura da bancada: 6.0000’
    • Inclinação da bancada: -10.000%
  2. Pressione Esc para sair do modo de colocação da submontagem.

Mova e copie a submontagem original da luz do dia

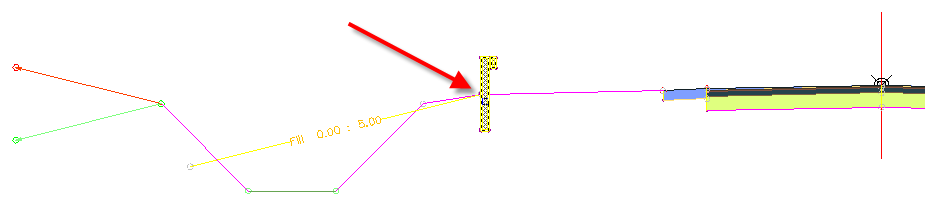

  1. Selecione a submontagem original da valeta esquerda. Clique com o botão direito do mouse. Clique em Mover para. Clique na submontagem condicional do aterro 0.00: 5.00.
  2. Selecione a submontagem de valeta que acabou de mover. Clique com o botão direito do mouse. Clique em Copiar. Clique na submontagem condicional do corte 0.00: 10000.00.

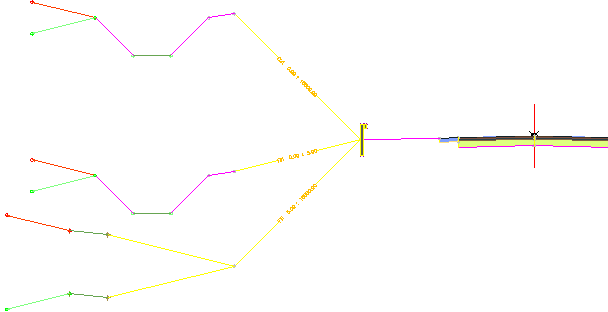

    Quando terminar, a montagem deve ter este aspecto:

Adicione um segundo nível de submontagens condicionais

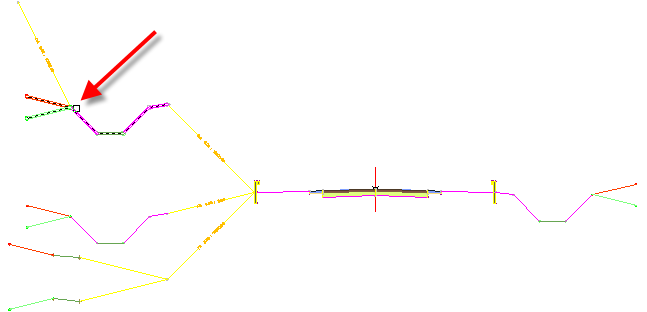

  1. Usando a paleta de ferramentas Condicional, adicione uma submontagem ConditionalCutOrFill ao ponto de articulação na submontagem da bacia coletora de talude para a condição de corte usando os seguintes parâmetros:
    • Lado: Esquerdo
    • Largura do layout: 12.0000’
    • Declividade do layout: 0.500:1
    • Tipo: Corte
    • Distância mínima: 5.0001’
    • Distância máxima: 10000.0000’
  2. Adicione uma segunda submontagem ConditionalCutOrFill ao ponto de articulação na submontagem da bacia coletora de talude utilizando os seguintes parâmetros:
    • Lado: Esquerdo
    • Largura do layout: 12.0000’
    • Declividade do layout: 1.000:1
    • Tipo: Corte
    • Distância mínima: 0.0000’
    • Distância máxima: 5.0000’
  3. Adicione uma terceira submontagem ConditionalCutOrFill ao ponto de articulação da bacia coletora de talude utilizando os seguintes parâmetros:
    • Lado: Esquerdo
    • Largura do layout: 12.0000’
    • Declividade do layout: 1.000:1
    • Tipo: Aterro
    • Distância mínima: 0.0000’
    • Distância máxima: 10000.0000’

Adicionar submontagens ao segundo nível

  1. Ao utilizar a paleta de ferramentas Genérico, adicione uma submontagem DaylightBench à submontagem condicional do corte 5.00: 10000.00 utilizando os seguintes parâmetros:
    • Lado: Esquerdo
    • Largura: 12.0000’
    • Inclinação: -2.000%
  2. Ao utilizar a paleta de ferramentas Muro de arrimo, adicione uma submontagem RetainWallVertical à submontagem LinkWidthAndSlope utilizando os seguintes parâmetros:
  3. Ao utilizar a paleta de ferramentas Genérico, adicione uma submontagem LinkOffsetOnSurface à submontagem condicional do corte 0.00: 5.00 utilizando os seguintes parâmetros:
    • Deslocamento a partir da linha base: -60.000'
    • Omitir vínculo: Não
  4. Usando a paleta de ferramentas Genérico, adicione uma submontagem LinkSlopeToSurface à submontagem condicional de aterro de 0.00: 10000.00 utilizando os seguintes parâmetros:
    • Lado: Esquerdo
    • Inclinação: 4.000%
    • Adicionar vínculo em: apenas aterro
    Nota:

    A submontagem condicional de aterro de 0.00: 10000.00 que está anexada à ramificação de corte da montagem será aplicada se a submontagem da bacia coletora de talude fossem terminar em uma condição de aterro.

  5. Pressione Esc para sair do modo de colocação da submontagem.

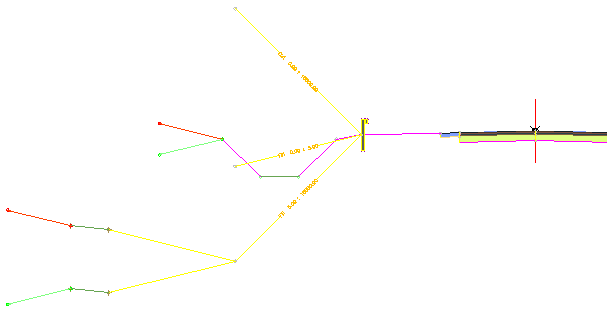

    Quando terminar, a montagem deve ter este aspecto:

Para continuar com este tutorial, vá para Exercício 3: Ajustar as propriedades condicionais de submontagem.
