Para editar uma rede de tubulação usando as ferramentas de layout
Os comandos de edição são os mesmos comandos usados para criar uma rede de tubulação.
- No desenho, clique com o botão direito do mouse em uma peça em uma rede de tubulação. Clique em Editar rede.
- Clique em um botão na caixa de diálogo Ferramentas de layout de rede para adicionar, alterar ou excluir peças de redes de tubulação, ou alterar a superfície, alinhamento ou lista de peças que são referenciados.
Editar uma rede de tubulação usando as vistas de rede de tubulação
Você pode usar as vistas da rede de tubulação para exibir todos os componentes que são parte da rede de tubulação.
- No desenho, selecione uma rede de tubulação. Clique com o botão direito do mouse na peça e selecione Editar rede.
- Na barra de ferramentas Ferramentas de layout de rede, clique em
. Nota: Você pode editar apenas os valores que estão disponíveis. Não é possível editar dados em células desativadas (sombreadas).
Utilizando alças para editar uma tubulação
- No desenho, clique em uma tubulação na rede de tubulação.

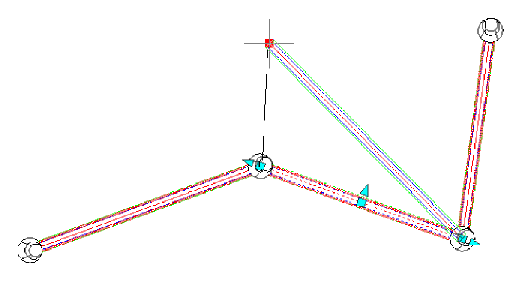

A ilustração a seguir mostra as alças para uma tubulação na rede de tubulação:
- Execute um dos procedimentos a seguir:
- Utilize para alças para ajustar o comprimento da tubulação.
- Utilize a alça central para mover a localização da tubulação.
- Utilize a alça de redimensionamento do ponto central para alterar a largura da tubulação.
Utilizando alças para editar uma estrutura
- Para mover a localização de uma estrutura que tem tubulações conectadas a ela, no desenho, clique na alça central da estrutura e mova-a para uma nova localização.
- Enquanto visualiza estruturas em um gráfico do perfil longitudinal, utilize a tampa do dispositivo da estrutura ou profundidade do poço para ajustar a elevação.
