Quando você move uma estrutura, todas as extremidades de tubulações conectados à ela movem junto com a estrutura.
As elevações de extremidades de tubulações originais conectado à estrutura normalmente são mantidas. No entanto, as regras de peças controlam as elevações e a inclinação de tubulações conectadas em determinadas condições.
Também é importante entender o comportamento de redimensionamento automático que está incorporado nas estruturas de junção. Este comportamento de redimensionamento automático é projetado para assegurar que os aspectos apropriados de uma geometria de estrutura de junção (como elevações de tubulações conectadas, profundidade do reservatório e áreas de altura máxima da tubulação vertical) são mantidas mesmo quando a elevação da estrutura de junção muda.
Alças de profundidade da tampa do dispositivo e reservatório

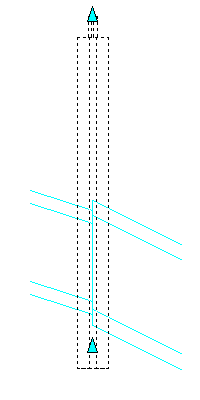

Ao visualizar uma estrutura em um gráfico do perfil longitudinal, utilize a alça de profundidade da tampa do dispositivo e reservatório para ajustar a profundidade da tampa do dispositivo ou do reservatório. Na ilustração a seguir, a alça da tampa do dispositivo está localizada na parte superior da estrutura. A alça de profundidade da tampa do dispositivo está localizada logo acima da parte inferior da estrutura.
Aquilo que a as alças de estrutura alteram depende de como as propriedades de Inserção (tampa do dispositivo) e Comportamento do reservatório da estrutura estão definidas na guia Propriedades da peça da caixa de diálogo Propriedades da estrutura. Por exemplo, se você tiver a propriedade Ajuste automático de superfície ativada, a edição com alça da estrutura modifica o fator de ajuste da superfície. Se você tiver a propriedade Ajuste automático de superfície desativada, a edição com alça da estrutura modifica a elevação (inserção) da tampa do dispositivo. Para as propriedades de comportamento da tema do dispositivo, se você tiver a propriedade Profundidade do reservatório propriedade ativada, a edição com alça da estrutura modifica a profundidade do reservatório. Para as propriedades de Elevação do reservatório ativada, a edição com alça da estrutura modifica a elevação do reservatório
