Utilize esta guia para criar novas definições de critério de nivelamento.
Se um critério é atualmente utilizado por um ou mais objetos de nivelamento, não será possível editar os valores para Alvo ou Projeção.
Método de nivelamento
- Alvo
-
Especifica o método de alvo para o nivelamento. Clique em um dos seguintes:
- Superfície: especifica que as linhas de projeção do nivelamento serão estendidas do perímetro até que elas coincidam em uma superfície. Será exibida uma solicitação para selecionar uma superfície alvo ao criar um nivelamento que utilize estes critérios.

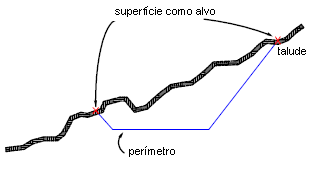

Clique para visualizar uma superfície como alvo de nivelamento (gráfico de seção)
- Elevação: especifica que as linhas de projeção do nivelamento serão estendidas do perímetro até que elas alcancem uma elevação especificada. Insira um número positivo ou negativo no campo Elevação.

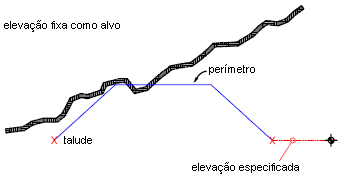

Clique para visualizar a elevação como alvo de nivelamento (gráfico de seção)
- Elevação relativa: especifica que as linhas de projeção do nivelamento serão estendidas do perímetro até que elas alcancem uma elevação (profundidade ou altura) relativa ao perímetro. Insira um número positivo ou negativo no campo Elevação relativa.

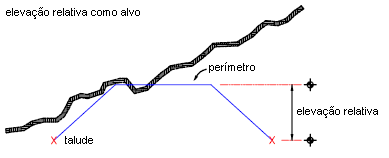

Clique para visualizar a elevação relativa como alvo de nivelamento (gráfico de seção)
- Distância: especifica que as linhas de projeção do nivelamento serão estendidas do perímetro até que elas coincidam com uma distância horizontal especificada. Insira um número positivo no campo Distância.
Clique para visualizar a distância como alvo de nivelamento (gráfico de seção)
- Superfície: especifica que as linhas de projeção do nivelamento serão estendidas do perímetro até que elas coincidam em uma superfície. Será exibida uma solicitação para selecionar uma superfície alvo ao criar um nivelamento que utilize estes critérios.
- Projeção
-
Especifica o tipo de projeção. As opções variam de acordo com o método de alvo.
- Inclinação de Corte/Aterro: cria o nivelamento projetando um valor de inclinação específico em direção a um alvo que podem ocorrer tanto acima quanto abaixo do perímetro, como uma superfície ou alvo da elevação. A inclinação é sempre um valor positivo, como o tipo de inclinação determina se ele vai para cima ou para baixo do perímetro. Inclinações podem ser formatadas como um valor de inclinação (executar:elevar ou elevar:executar), ou um valor de declividade (percentual ou decimal). Parâmetros relacionados para alvo de superfície: consulte Ordem de pesquisa.
- Inclinação do corte: cria o nivelamento projetando um valor de inclinação específico para um alvo. Inclinações podem ser formatadas como um valor de inclinação (executar:elevar ou elevar:executar), ou um valor de declividade (percentual ou decimal).
- Inclinação do aterro: cria o nivelamento projetando um valor de inclinação específico para um alvo. Inclinações podem ser formatadas como um valor de inclinação (executar:elevar ou elevar:executar), ou um valor de declividade (percentual ou decimal).
- Distância: cria o nivelamento com linhas de projeção que se estendem por uma distância horizontal fixada do perímetro.
- Inclinação: cria o nivelamento projetando uma elevação específica (absoluta) usando um valor de inclinação específico. Insira um valor positivo ou negativo. Inclinações podem ser formatadas como um valor de inclinação (executar:elevar ou elevar:executar), ou um valor de declividade (percentual ou decimal).
- Elevação: cria o nivelamento projetando para um valor de elevação específico (absoluto).
- Elevação Relativa: cria o nivelamento projetando para um valor de elevação específico que é medido em relação à elevação do perímetro.
- Ordem de pesquisa
-
Especifica se deve pesquisar primeiro inclinações de corte ou aterro em casos onde ambos funcionariam. Por exemplo, onde a superfície alvo tem uma inclinação íngreme, ambas inclinações de corte e aterro podem efetuar a intersecção com a superfície.
- Cortar primeiro: cria o nivelamento tentando nivelar acima do perímetro. Se não há nenhuma solução for encontrada, ele irá nivelar para baixo.
- Aterrar primeiro: cria o nivelamento tentando nivelar abaixo do perímetro. Se não há nenhuma solução for encontrado, ele irá nivelar acima.

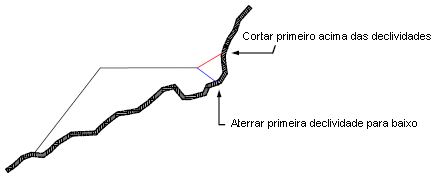

Diferentes resultados foram baseados nas configurações Cortar primeiro e Aterrar primeira (gráfico de seção)
Nota: Tecnicamente, ambas as situações são de “aterro”. No entanto, o AutoCAD Civil 3D trata a direção acima da inclinação como corte e a direção abaixo da inclinação como aterro.
Projeção (Inclinação de corte/Inclinação de aterro/Distancia/Elevação/Elevação relativa)
- Formato
-
Especifica como a inclinação deve ser representada. Clique em Inclinação ou Declividade na lista. O formato pode ser posteriormente editados na caixa de diálogo Configurações de nivelamento.
- Distância
-
Especifica a distância fixa do perímetro para a projeção. Insira um valor, ou clique em
para selecionar uma distância na área de desenho. - Inclinação
-
Especifica o valor da inclinação. Insira um valor positivo na formulário de executar:elevar ou elevar:executar.
- Declividade
-
Especifica o valor da declividade. Insira um valor positivo como uma porcentagem decimal.
Resolução de conflitos
- Sobreposição de canto interno
-
Especifica como as projeções de canto interno projeções são limpas quando o canto do perímetro canto tem diferentes elevações. Esta situação resulta em duas possíveis elevações de ponto de talude. Você pode escolher calcular a média das inclinações para atingir o mesmo ponto ou aumentar ou diminuir uma das inclinações.

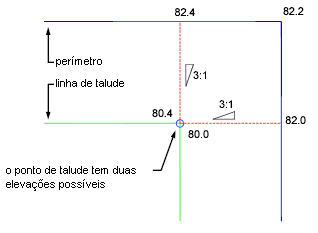

Conflito de elevação de canto (vista da planta)

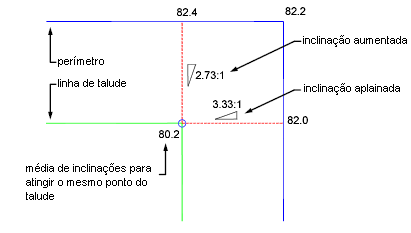

- Utilizar inclinação média: calcula a médias das inclinações para atingir mesmo ponto de talude.
Clique para visualizar como esta opção é aplicada.

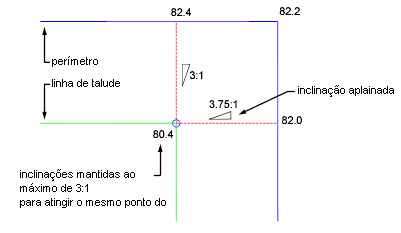

- Mantenha a inclinação como máxima: mantém a declividade ou inclinação especificada como o máximo e aplaina a inclinação projetada a partir do perímetro em um lado.
Clique para visualizar como esta opção é aplicada.
- Mantenha a inclinação como mínima: mantém a declividade ou inclinação especificada como mínima e eleva a inclinação projetada a partir do perímetro em um lado.
Clique para visualizar como esta opção é aplicada.
- Utilizar inclinação média: calcula a médias das inclinações para atingir mesmo ponto de talude.
