Para localizar e corrigir as linhas obrigatórias cruzadas da superfície

1. Clique na guia Analisar,Dados do soloSolucionar linhas obrigatórias com intersecção.
2. No prompt de entrada dinâmica ou na linha de comando, especifique a localização para procurar as linhas obrigatórias cruzadas: Banco de dados de levantamento topográfico, Imagem ou Superfície.
3. Na vista Linhas obrigatórias cruzadas exibida, veja a lista de dados de linhas obrigatórias de intersecção, por exemplo:

   Linha obrigatória 1	Linha obrigatória 2	Leste	Norte	Diferença de elevação
   Inclinações	Estrada de terra batida	2449329.6678’	6934649.2363’	-2,498'
   Inclinações	Estrada de brita	2449426.7324 '	6934651.3785’	3,604'

4. Para visualizar as linhas obrigatórias cruzadas no desenho, clique em um item na lista e, em seguida, clique em Zoom para.
   Nota: Se a opção Auto Zoom estiver selecionada, o ponto de intersecção do par de linhas obrigatórias é automaticamente centralizado e o zoom é aplicado.

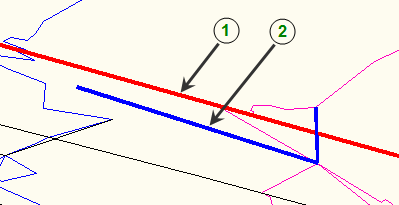

   A linha obrigatória com elevação mais baixa (1) é exibida em vermelho. A cor azul indica a linha obrigatória com a elevação mais alta (2).


5. Para corrigir problemas de linha obrigatória, execute um dos procedimentos a seguir:
   • Para resolver as diferenças de elevação das linhas obrigatórias cruzadas, em Solução de conflitos, especifique a opção de elevação (superior, inferior, média ou nova elevação) para usar em cada ponto de intersecção de cada par da linha obrigatória.
   • Para solucionar erros relacionados ao comprimento da linha obrigatória, clique em Recortar e siga as solicitações na tela para recortar os segmentos da linha obrigatória.
6. Clique em para fechar a vista Linhas obrigatórias cruzadas.
