Utilize as ferramentas de linha obrigatória do AutoCAD Civil 3D para localizar, relatar, e corrigir linhas obrigatórias de intersecção em um banco de dados de levantamento topográfico ou em uma superfície para a qual a geometria da linha obrigatória foi adicionada.
Qualquer condição inválida na geometria da linha obrigatória pode causar problemas na criação da superfície.

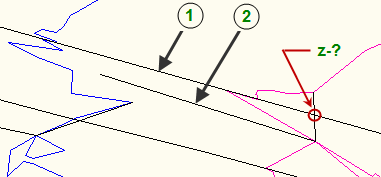

O desenho a seguir mostra um exemplo de intersecção de duas linhas obrigatórias que criam uma condição inválida quando duas elevações existem no ponto de intersecção das linhas obrigatórias (1 e 2).
As ferramentas de linha obrigatória permitem que você:
- Identifique linhas obrigatórias que façam intersecção em um banco de dados de levantamento topográfico, figuras de levantamento topográfico ou uma superfície criada a partir de dados de levantamento topográfico.
- Edite as elevações de linha obrigatória para resolver problemas causados por cruzamento de linhas obrigatórias.
- Crie relatórios de cruzamento de linhas obrigatórias que estão fora dos intervalos especificados.
