Uma superfície é uma representação tridimensional de geometria de uma área de terra, ou, no caso de superfícies de volume, é uma diferença ou composto entre duas áreas de superfície.
As superfícies são compostas de triângulos ou eixos, que são criados quando o AutoCAD Civil 3D conecta os pontos que compõem a superfície de dados.
Para utilizar a superfície no seu desenho, é possível criar uma superfície vazia e então adicionar dados à ela. Também é possível importar os arquivos existentes contendo informações de superfície, como LandXML, TIN, ou arquivos DEM.
Pontos ou contornos são normalmente uma peça principal das informações da superfície original e são suplementadas com linhas obrigatórias e limites.
Limites definem a área visível de uma superfície. Somente a área dentro do limite está incluída nos cálculos, tais como para o total de área e volume. Você também pode definir máscaras para ocultar ou exibir partes de uma superfície para edição ou apresentação, incluindo a área nos cálculos.

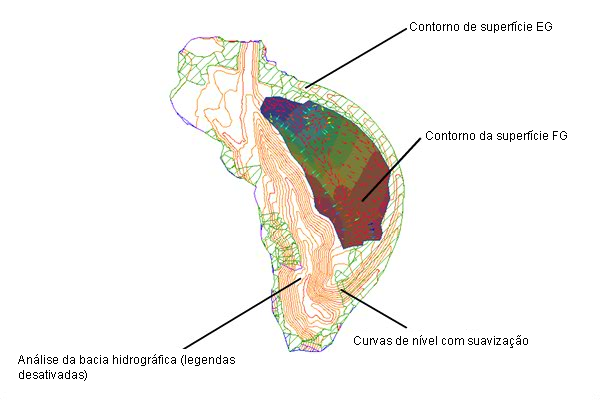

Exibindo limites da superfície, curva de nível, e análise de elevação
Linhas obrigatórias são utilizadas em superfícies TIN para definir recursos lineares que triângulos não podem cruzar, tais como paredes de contenção ou talvegue. Linhas obrigatórias afetam a triangulação da superfície.
Você pode definir diferentes conjuntos de curvas de nível, por exemplo, para diferentes intervalos. A suavização é fornecida para o objeto de superfície como um todo, que fornece melhores resultados do que simplesmente suavizar as curvas de nível. No AutoCAD Civil 3D, o processo de construção para superfícies é incremental. Quando os dados são adicionados ou corrigidos, a superfície é atualizada. Cada superfície tem uma lista de definições. A lista contém todas as operações executadas na superfície. Ao ativar e desativar as operações, é possível retornar uma superfície para um estado anterior ou modificar para suporte a diferentes tipos de análise.

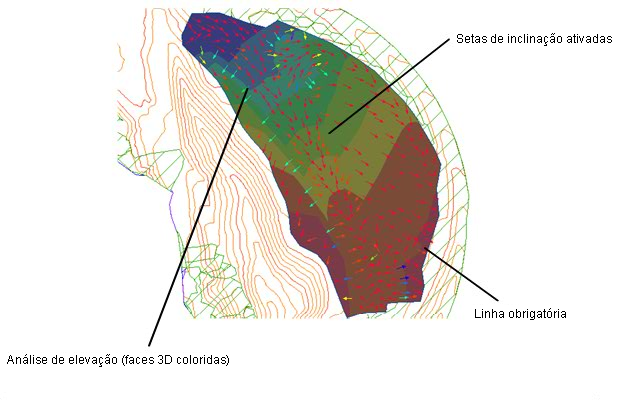

Exibindo análise de elevação de setas de inclinação de superfície
