Para verificar distância de visibilidade usando linha de visibilidade ponto a ponto

Utilize esta ferramenta para executar uma verificação de distância de visibilidade local, por exemplo, em um local de alto risco em uma intersecção.

Para verificar a validade do terreno projetado, essa verificação é normalmente executada em relação a uma superfície de terreno acabado ou de uma superfície composta (um corredor com superfície colada em uma superfície existente).

Nota: Todos os elementos gráficos são desenhados como blocos em camadas especificadas, de modo que você possa selecionar todos eles e excluí-los, se necessário.

1. Clique a guia Analisarpainel Projetomenu suspenso Verificar visibilidadePonto a ponto Pesquisa.
2. Selecione uma superfície, ou pressione Enter e selecione uma superfície na lista.
3. Na linha de comandos você precisa especificar os seguintes parâmetros:
   • altura do olho
   • localização do olho
   • altura do alvo
   • localização do alvo

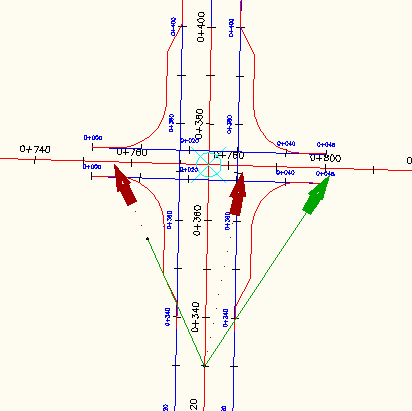

   Uma seta verde é exibida se o alvo é visível na localização do olho. A linha de comando exibe a distância a partir do olho até o alvo.



   Se o alvo não está visível a partir da localização do olho, a porção da linha de visibilidade que está visível é verde e a linha além do ponto de obstrução é vermelha. Uma mensagem é exibida na linha de comando, indicando que a linha de visibilidade está obstruída. O nome da superfície que causa a obstrução, as coordenadas do ponto de obstrução, e a distância a partir do olho até o alvo são listados.

4. Pressione Esc para finalizar o comando.
   Nota: Todos os elementos gráficos são desenhados como blocos em camadas especificadas, de modo que você possa selecionar todos eles e excluí-los, se necessário.
