Utilize este comando quando você precisar determinar se um objeto vertical, como um semáforo ou uma torre, pode ser visto dentro de um determinado raio.
Você também pode usar esse comando para determinar a distância que um motorista pode ver da linha de detenção em uma intersecção.
Para verificar a validade do terreno projetado, essa verificação é normalmente executada em relação a uma superfície de terreno acabado ou de uma superfície composta (um corredor com superfície colada em uma superfície existente).
Este comando cria os padrões de hachura na camada do desenho atual para indicar os diferentes níveis de visibilidade.
- Defina o desenho para a camada na qual você deseja criar os padrões de hachura.
-
Clique na
Pesquisa.
- Selecione uma superfície, ou pressione Enter e selecione uma superfície na lista.
- Na linha de comandos você precisa especificar os seguintes parâmetros:
- localização do objeto
- altura do objeto
- raio da extensão da visão

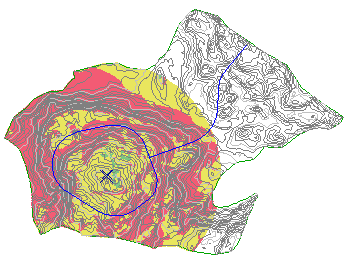

Quando o comando estiver concluído, as áreas coloridas (padrões de hachura) na superfície dentro do raio especificado indicam o seguinte:
Cor Visibilidade Verde toda a altura do objeto está visível Amarelo o objeto está parcialmente visível Vermelho o objeto não está visível
