De acordo com o ângulo da linha de amostra em relação à linha base, uma seção do corredor pode ser exibida em qualquer um dos dois métodos.

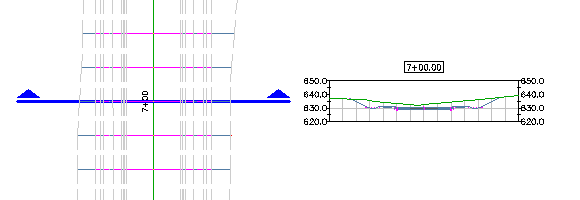

Perpendicular a uma linha base do corredor
Quando a linha de amostra é perpendicular à linha base principal, a seção reproduz a montagem do corredor que é inserida na estaca na qual a linha de amostra efetua a intersecção com a linha base.
Em um ângulo para uma linha base do corredor
Quando a linha de amostra não é perpendicular à linha base principal, as amostras da seção do modelo de corredor, ela cria um sólido de submontagens que a linha de amostra cruza, identifica as operações (como vínculos, pontos e formas) em sólidos fatiados e, a seguir, divide o sólido para produzir uma representação de seção.
Nota: Quando uma linha de amostra é desenhada com um ângulo não perpendicular, os vínculos de talude não são exibidos na seção. Para visualizar o taludamento no corte, crie uma superfície superior do corredor da amostra e, a seguir, experimente a superfície superior do corredor.
