Sobre a amostragem de múltiplas linhas base do corredor

Uma seção de corredor pode amostrar múltiplas linhas base do corredor.

Uma seção que amostrar múltiplas linhas base é criada em duas etapas:

1. Na linha base mestra (aonde a linha de amostra está anexada), a montagem do corredor inserida à estaca mais próxima na base será reproduzida.
2. Em outras submontagens que cruzam a linha de amostra, cria-se uma amostra e um sólido de cada submontagem. O sólido é cortado para gerar uma representação seccional e, em seguida, são identificados os recursos (como vínculos, pontos e formas) no sólido cortado.
   Nota: Em amostras de montagens que não estão associadas à linha base mestra, os vínculos de talude são reproduzidos somente se a linha de amostra for perpendicular à linha base da montagem. Para visualizar o taludamento completo em uma seção de linhas base múltiplas, crie superfícies superiores de todas as amostras de corredores e, em seguida, crie amostras das superfícies superiores dos corredores.

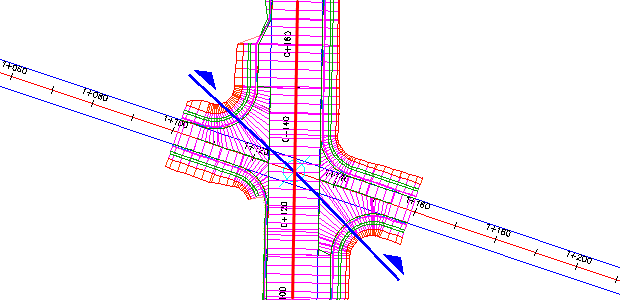

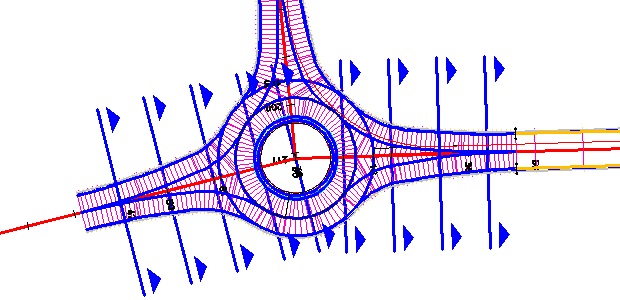

Você pode criar amostras de seções transversais de corredores complexos ou múltiplos como, por exemplo, intersecções, rotatórias, cul-de-sacs, rampas de saída e pistas de acesso. Nas imagens seguintes, os corredores consistem em linhas base múltiplas. Utilizando as linhas base exibidas, é possível fazer amostras de seção de qualquer linha base cruzadas pelas linhas de amostra.

Você pode visualizar corredores múltiplos de linhas de base da mesma forma, utilizando o Editor de seção.

As formas do corredor são utilizadas nos cálculos de volume de materiais. Quando você executa uma análise quantitativa de um material, todas as formas de corredores são utilizadas neste cálculo.

Assistir ao vídeo: Amostra de linhas de base múltiplas 00:03:19 Com áudio Utilize uma única seção para múltiplas linhas base de amostra ou corredores ao mesmo tempo.
