Os recursos de rotatória incluem diversos comandos que permitem que você crie e edite as rotatórias 2D.
Você pode criar rapidamente uma rotatória 2D que inclui os seguintes componentes:
- Área central da rotatória - inclui uma ilha central e uma rodovia de circulação. A geometria da área central é definida por alinhamentos circulares. As marcações de estrada apropriadas são adicionadas automaticamente como polilinhas.
- Estrada de abordagem - os alinhamentos definem a linha de centro e os limites externos da estrada de abordagem entrando na rotatória. Polilinhas opcionais que representam triângulos de construção, ilhas divisórias e outras marcações da estrada, podem ser incluídas.
- Pistas de entroncamento - é possível adicionar pistas de entroncamento ou ignorar pistas para uma rotatória existente. Os limites da geometria da pista de entroncamento são desenhados com alinhamentos. As polilinhas indicam marcações da estrada.
- Marcações e sinalização - estes podem ser adicionados para diversas partes de uma rotatória especificando tipos de linha, blocos e outros parâmetros. A sinalização padrão que é utilizada é especificada usando blocos do AutoCAD existentes. No entanto, para se adequar às suas necessidades de projeto, é possível criar e especificar sua própria sinalização usando blocos do AutoCAD.
Uma rotatória criada usando o comando Create Roundabout é uma representação 2D de uma rotatória, e não tem dados verticais associados com a mesma. Alinhamentos e polilinhas definem a forma. Não há nenhum objeto de rotatória e nenhum nó de rotatória no Prospector.
Definir a direção de condução para rotatórias
Ao utilizar o recurso Criar rotatória, assegure que a opção Direção de condução em Configurações de desenho esteja definida com a opção adequada para o seu projeto. Por exemplo, em países como o Reino Unido onde os veículos fazem o percurso no lado esquerdo da estrada, a Direção de condução deve ser definida como Lado esquerdo da estrada. Quando a opção Direção de condução dor definida como Lado esquerdo da estrada, os alinhamentos de esquina do meio-fio nas intersecções, ou rotatórias, são desenhados a partir do lado esquerdo da estrada de saída e terminam no lado esquerdo da estrada de entroncamento. O Lado direito da estrada é normalmente selecionado para projetos onde veículos fazem o percurso no lado direito da estrada; por exemplo, em países como os Estados Unidos. Neste caso, os alinhamentos de esquina do meio-fio nas intersecções, ou rotatórias, são desenhados a partir do lado direito da estrada de saída e terminam no lado direito da estrada de entroncamento.
Ao criar rotatórias, você deve verificar se a sinalização e marcações da estrada são inseridas como desejado, com base na direção de condução. Você pode precisar ajustar manualmente a sinalização.
Alinhamentos de rotatória no Prospector

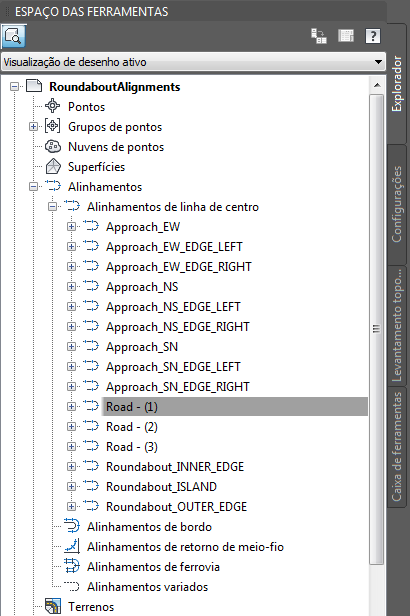

Quando você cria uma rotatória, ela cria automaticamente um grupo de novos alinhamentos e polilinhas que representam os componentes da rotatória. No Prospector, os alinhamentos de rotatórias são adicionados para a localização Alinhamentos
Alinhamentos da linha de centro, se você não tiver um terreno atribuído aos alinhamentos.
Se os alinhamentos base selecionados estão associados com terrenos, então os alinhamentos de rotatória resultantes são exibidos na coleção Terrenos apropriada em Terrenos Alinhamentos Alinhamentos da linha de centro.
No Prospector, não há uma coleção específica para rotatórias. Os alinhamentos de rotatória resultantes são visíveis nos Alinhamentos Alinhamentos da linha de centro ou coleções de Terrenos no Prospector. Não há nenhum tipo de objeto “rotatória”.
Limitações de rotatória
É importante estar ciente do seguinte ao usar o recurso de Criar rotatória ou ao abrir desenhos que contêm rotatórias criadas usando este recurso.
Editar rotatórias em outras versões do AutoCAD Civil 3D
As rotatórias criadas usando o comando Create Roundabout somente podem ser editada em versões do AutoCAD Civil 3D que contém a funcionalidade de criação de rotatória. Estas versões incluem:
O AutoCAD Civil 3D 2010 que tenha o Subscription Advantage Pack for AutoCAD Civil 3D 2010 instalado
AutoCAD Civil 3D 2011 ou posterior
Esquinas de meio-fio sobreposto em rotatórias
Em situações onde as esquinas de meio-fio para estradas de entroncamento se sobreponham ao entrarem na parte circular da rotatória, as esquinas de meio-fio não se mesclam. Eles permanecem ligeiramente sobrepostos, como mostrado na ilustração a seguir:
