Utilize o utilitário de queda de água para traçar o caminho que água leva através de uma superfície.
O utilitário desenha uma polilinha 2D ou 3D que representa um fluxo de água e também indica o ponto de início do caminho. Se um canal for divido, novas polilinhas são desenhadas para seguir cada caminho de queda de água.

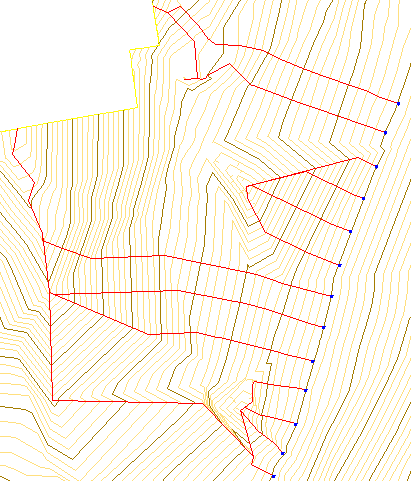

Por exemplo, múltiplos caminhos de queda de água podem ser desenhados a partir de uma linha de curva de nível para ilustrar o fluxo da água em diferentes pontos ao longo da curva de nível:
Você pode usar uma polilinha 2D ou 3D para desenhar a linha do fluxo. O tipo de linha que você usa depende de seus requisitos de análise. A seguir se encontram exemplos de utilização para cada tipo de linha:
- Polilinha 2D Delinear uma área que representa uma área de drenagem da análise do escoamento da água. Você cria uma polilinha 2D fechada usando os comandos de edição do AutoCAD. Você pode usar a polilinha 2D fechada resultante para consultar a área e executar outras análises.
- Polilinha 3D:: você deseja executar a visualização e modelar as linhas na superfície. Você também pode criar linhas de recurso de nivelamento da queda da água para fins de nivelamento.
Exercício de tutorial: Analisar o escoamento da água na superfície
