Edição de alinhamentos com alças

Utilização de alças para editar uma linha fixa

1. No desenho, clique em um alinhamento contendo uma linha fixa.

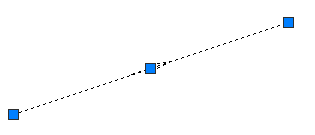

   Alças para uma linha fixa com dois pontos de passagem:


2. Utilize as alças para editar a linha:
   • Utilize as alças da extremidade para ajustar o comprimento da linha e o ponto de passagem.
   • Utilize a alça central para mover a localização da linha.

Para utilizar as alças para editar uma curva com três pontos de passagem

1. No desenho, clique em um alinhamento contendo uma curva fixa passando por três pontos.

   Alças para uma curva fixa com três pontos de passagem:


2. Mova qualquer alça para alterar um ponto de passagem, que altera o raio da curva.

Para utilizar alças para editar uma curva fixa com um ponto central e um raio

1. No desenho, clique em um alinhamento que contém uma curva fixa com um ponto central e um raio.

   Alças em uma curva fixa com um ponto de centro e um raio:


2. Utilize as alças para editar a curva:
   • Mover uma alça triangular para alterar o raio.
   • Mova a alça central para alterar o ponto central do círculo.
   • Mover uma alça circular no círculo para alterar um ponto de passagem.

Para utilizar alças para editar uma curva com um ponto central e um ponto de passagem

1. No desenho, clique em um alinhamento que contém uma curva fixa com um ponto central e um ponto de passagem.

   Alças para uma curva fixa com um ponto de centro e um ponto de passagem:


2. Utilize as alças para editar a curva:
   • Mova a alça central para alterar o ponto central do círculo.
   • Mova a alça no círculo para alterar o ponto de passagem.

Para utilizar alças para editar linhas de intersecção fixas ou flutuantes

1. No desenho, clique em um alinhamento que contém uma linha fixa ou flutuante.

   PI (ponto de intersecção): alça onde os pontos finais de uma linha fixa ou flutuante se encontram:


2. Mova a alça do PI em qualquer direção para editar os pontos finais compartilhados pelas duas linhas.

Para utilizar alças para editar uma linha flutuante com um ponto de passagem

1. No desenho, clique em um alinhamento que contém uma linha flutuante com um ponto de passagem.

   Alça para uma linha flutuante com um ponto de passagem:


2. Mova a alça quadrada para editar o ponto final da linha.

Para utilizar alças para editar uma linha flutuante anexada a uma extremidade de entidade

1. No desenho, clique em um alinhamento que contém uma linha flutuante anexada a uma entidade.

   Alças para uma linha flutuante anexada a uma entidade:


2. Mova a alça triangular para alterar o comprimento da linha.
   Nota: Não é possível mover a alça triangular ao início da alça da linha. Linhas de comprimento zero não são permitidas.

Para utilizar alças para editar uma curva flutuante com um ponto de passagem

1. No desenho, clique em um alinhamento que tem uma curva flutuante com um ponto de passagem e um raio.

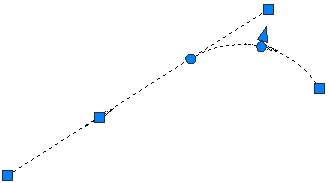

   Alças para uma curva flutuante com um ponto de passagem:


2. Utilize as alças para editar a curva:
   • Mover a primeira alça circular, localizada no ponto PC/PT da curva, reposiciona o ponto de tangência (PT). Utilize esta alça para criar um composto ou curva reversa com outra curva anexada à mesma entidade.

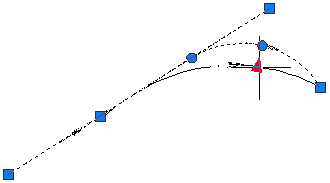

     Altere uma curva usando a alça PC/PR:


   • Mover a segunda alça circular, localizada no ponto central da curva, altera o raio e o ponto de passagem.

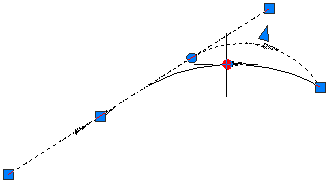

     Altere uma curva usando a alça do ponto intermediário:


   • Mover a alça quadrada no final da curva altera o ponto de passagem da curva e mantém o raio da curva.

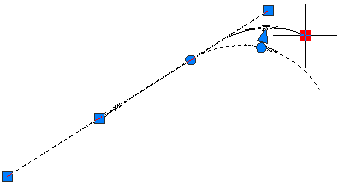

     Altere uma curva usando a alça de extremidade:


   • Mover a alça triangular altera o raio e mantém o ponto de passagem.

     Altere uma curva usando a alça de raio:



Para utilizar alças para editar uma curva flutuante anexa a uma extremidade de entidade com um ponto de passagem

1. No desenho, clique em um alinhamento que contém uma curva flutuante anexada a uma extremidade de entidade com um ponto de passagem.

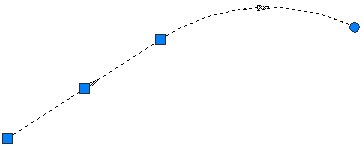

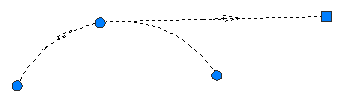

   Alças para uma curva flutuante anexada a uma extremidade de uma entidade com um ponto de passagem:


2. Mova a alça circular para alterar o ponto de passagem no final da curva. Mover o ponto de passagem também altera o raio.

Para utilizar alças para editar uma curva livre por raio

1. No desenho, clique em um alinhamento que tem uma curva livre. Mova qualquer alça para alterar o raio da curva.

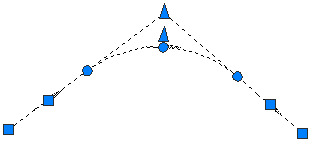

   Alças para alterar o raio da curva:


2. Utilize as alças para editar a curva:
   • Mova as alças circulares pelas entidades de tangente aos pontos PC/PT adjacentes na extremidade oposta {a mesma tangente para criar soluções reversas ou compostas.

     Alças de extremidades para arrastar o início ou o final da curva ao longo da entidade anexa:

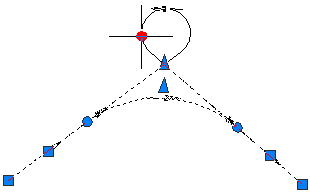

   • Mova a alça circular central para modificar o ponto de passagem e o raio da curva. Mova a alça triangular para modificar o raio da curva e manter o ponto de passagem. Ao mover uma destas alças, é possível criar uma curva menor ou maior do que 180 graus.

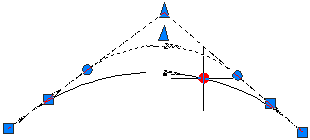

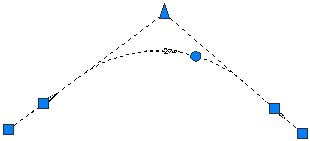

     Altere o raio para menos de 180 graus:



     Altere o raio para mais de 180 graus usando a alça de ponto de passagem circular:

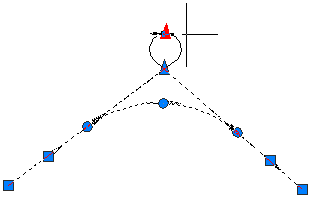

     Altere o raio para mais de 180 graus usando a alça de raio triangular:



Para utilizar alças para editar uma curva livre com um ponto de passagem

1. No desenho, clique em um alinhamento com uma curva livre e um ponto de passagem.

   Alças para uma curva livre com um ponto de passagem:


2. Mova a alça circular para alterar o ponto de passagem da curva. Este ponto de passagem é mantido quando você editar as entidades anexas.
