Para trabalhar com legendas de deslocamento de estaca de alinhamento

Adicione legendas de deslocamento de estaca em pontos fixos no desenho. Como as legendas de deslocamento de estaca usam um marcador de ponto para localizar o ponto de deslocamento da estaca, você pode também especificar Estilo de marcador.

Nota: Você pode usar a paleta Propriedades para alterar o alinhamento que as legendas de deslocamento/estaca referenciam. Você pode selecionar várias legendas e alterar o deslocamento a que se referem, de uma só vez.

Para adicionar legendas de deslocamento de estaca em um ponto fixo

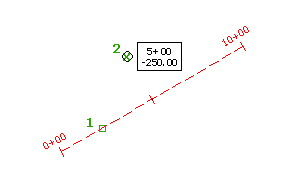

Para o alinhamento selecionado (1), especifique a localização XY do ponto desejado (2). Se o alinhamento é movido, a localização do ponto X-Y é mantida, mas as legendas são atualizadas para exibir as novas distâncias de estaca e deslocamento.

Nota: Se você editar o alinhamento, legendas que você adicione usando o comando Estaca/Deslocamento - Ponto fixo não se movem.

1. Clique na guia Anotarpainel Legendas e Tabelasmenu Adicionar legendasAlinhamentoEstaca/Deslocamento – Fixa .
2. Selecione o alinhamento para a legenda.
3. Selecione a localização do ponto para a legenda.

Para adicionar uma legenda de deslocamento de estaca para pontos relativos

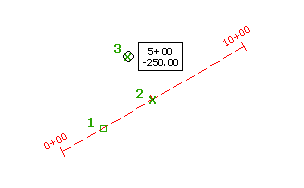

Para o alinhamento selecionado (1), especifique a estaca desejada (2) e a distância de deslocamento (3). Se o alinhamento é movido, a legenda move-se com ele e mantém a localização relativa de estaca e deslocamento.

Nota: Se você mover o alinhamento, legendas que você adicione usando o comando Estaca/Deslocamento se movem com o ponto associado.

1. Clique na guia Anotarpainel Legendas e Tabelasmenu Adicionar legendasAlinhamentoEstaca/Deslocamento.
2. Selecione o alinhamento para a legenda.
3. Selecione a estaca e a distância de deslocamento para a legenda.
