Utilize a legenda e estilo de tabela para controlar a aparência e comportamento da legenda de alinhamento e tabelas no desenho.

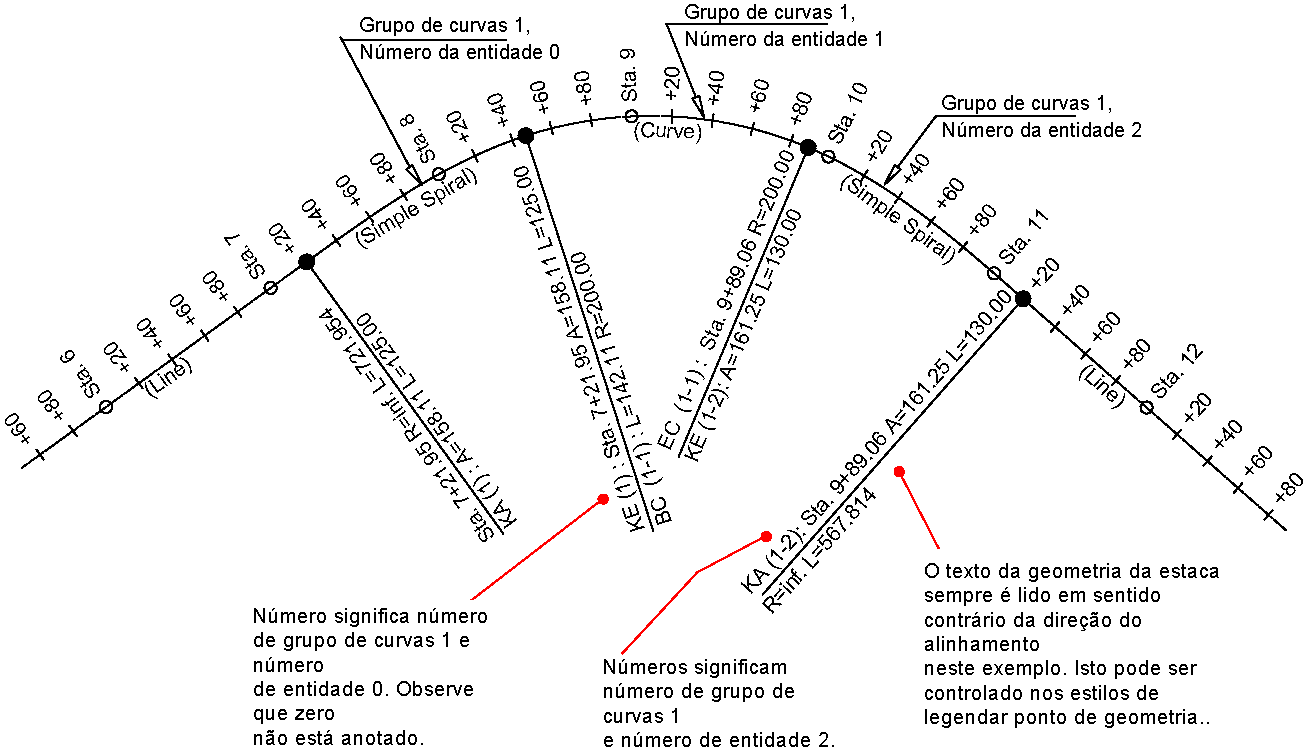

Quando você cria alinhamentos, eles são marcados automaticamente com as cotas especificadas na caixa de diálogo Legendas de alinhamento. A legenda é aplicada ao longo do alinhamento em pontos específicos, por exemplo, estacas principal e secundária.
Com o comando Adicionar legenda, você especifica os seguintes parâmetros como sua legenda de alinhamento:
- Tipo de legenda, como deslocamento de estaca, segmento, e intersecção de tangente
- Estilos de legenda e marcador
- Pontos ao longo do alinhamento.
Você pode ainda utilizar comandos para inserir tabelas de alinhamento no desenho. Tabelas de alinhamento organizam e consolidam as informações sobre o alinhamento. Quando você inserir a tabela no desenho, legendas completas são convertidas em identificadores e as informações detalhadas de alinhamento são inseridas na tabela.
Os tópicos desta seção descrevem o que é exclusivo para o alinhamento das legendas e tabelas. Para obter uma visão geral das legendas, consulte Sobre as legendas e identificadores. Para obter uma visão geral das tabelas, consulte Sobre tabelas.
