Adicione uma curva reversa flutuante com espirais em situações em que você necessite de duas espirais de transição reversa back-to-back e a geometria da curva precise passar através de um ponto especificado.
Exercício de tutorial: Adicionar curvas flutuantes a um alinhamento
Para adicionar uma curva reversa flutuante com espirais (a partir de curva, raio, ponto de passagem) fora de uma curva
Adicione um grupo de curvas espiral-espiral reversa flutuante, com um raio e ponto de passagem especificados, a uma curva.

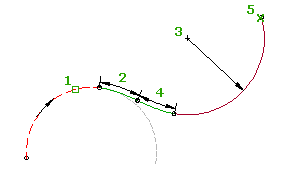

As duas espirais dobram em direções opostas. A curva dobra na direção oposta da curva de anexação. Quando a curva de anexação (1) for editada, os comprimentos da espiral (2, 4), o raio da curva (3) e o ponto de passagem (5) não serão alterados. O ponto de anexação e o comprimento da curva reversa são ajustados para acomodar edições à curva de anexação.
Esta entidade não suporta nenhuma das seguintes soluções:

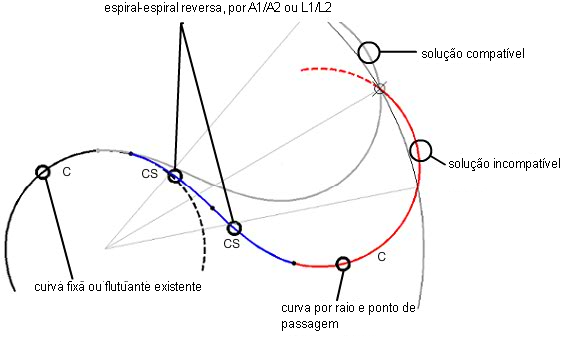

- Soluções que necessitem de um ângulo de curva flutuante maior do que 180 graus. A ilustração a seguir mostra ambas as soluções suportadas e não suportadas:

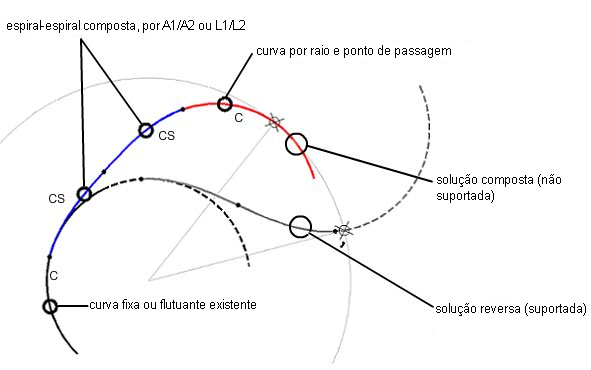

- Soluções compostas. A ilustração a seguir mostra uma solução composta não suportada:
- Clique no alinhamento. Clique em
. - Na barra de ferramentas Ferramentas de layout de alinhamento, clique em
Curva reversa flutuante com espirais (a partir de curva, raio, ponto de passagem) para adicionar uma curva reversa flutuante com espirais fora de uma curva. A definição atual de espiral é exibida na linha de comando.
- Especifique a entidade de curva fixa ou flutuante a anexar.
- Especifique o comprimento da espiral de entrada ou o Valor A.
Especifique um novo valor ou pressione Enter para aceitar o valor que é exibido na linha de comando.
- Se o alinhamento tem critérios de projeto aplicados, o valor mínimo para a velocidade do projeto atual é exibido.
- Se não forem aplicados critérios de projeto ao alinhamento, é exibido o valor padrão especificado nas configurações de curva e espiral.
- Especifique o comprimento da espiral de saída ou o Valor A.
- Especifique o raio ou insira D para especificar o grau de curvatura. Nota: Para calcular o raio ou grau de curvatura com outros parâmetros da curva conhecidos, insira ' CCALC para abrir a Calculadora de curva.
- Especifique o ponto de passagem.
Para adicionar uma curva reversa flutuante com espirais (a partir de curva, dois pontos de passagem) fora de uma curva
Adiciona um grupo de curvas espiral-espiral reversa flutuante, com dois pontos de passagem especificados, a uma curva existente.

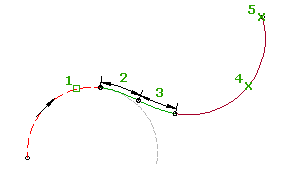

As duas espirais dobram em direções opostas. A curva dobra na direção oposta da curva de anexação. Quando a curva de anexação (1) for editada, os comprimentos da espiral (2, 3) e os pontos de passagem (4, 5) não serão alterados. O ponto de anexação e o raio e o comprimento da curva reversa são ajustados para acomodar edições à curva de anexação.
- Clique no alinhamento. Clique em .
- Na barra de ferramentas Ferramentas de layout de alinhamento, clique em
Curva reversa flutuante com espirais (a partir de curva, dois pontos) para adicionar uma curva reversa flutuante com espirais fora de uma curva. A definição atual de espiral é exibida na linha de comando.
- Especifique a entidade de curva fixa ou flutuante a anexar.
- Especifique o comprimento da espiral de entrada ou o Valor A.
Especifique um novo valor ou pressione Enter para aceitar o valor que é exibido na linha de comando.
- Se o alinhamento tiver critérios do projeto aplicados a ele, o valor mínimo para a velocidade do projeto atual será exibido.
- Se não forem aplicados critérios de projeto ao alinhamento, é exibido o valor padrão especificado nas configurações de curva e espiral.
- Especifique o comprimento da espiral de saída ou o Valor A.
- Especifique o ponto de passagem.
- Especifique o segundo ponto de passagem (ponto final).
