Adicione curvas flutuantes com espirais em situações que precisa de um espiral de transição e a curva de geometria precisa passar através de um ponto especificado.
Para adicionar uma curva flutuante com espiral (da entidade, através do ponto) em uma curva
Adicionar um grupo de espiral-curva flutuante, com um raio especificado, comprimento da espiral e ponto de passagem, a uma linha existente ou entidade de curva.

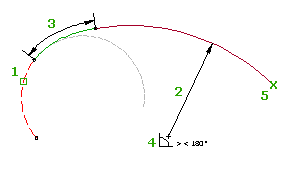

Quando a entidade de vínculo (1) é editada, o comprimento da espiral (3), o ângulo da solução (4), o raio da curva (2) e o ponto de passagem (5) não são alterados. Os pontos de anexação e os comprimentos da curva são ajustados para acomodar as edições nas curvas de fixação.
- Clique no alinhamento. Clique na
. - Na barra de ferramentas Ferramentas de layout de alinhamento, clique em
Curva flutuante com espiral (da entidade, raio, através do ponto ) para adicionar uma curva flutuante com uma espiral em uma curva. A definição atual da espiral é exibida na linha de comando.
- Especificar a entidade de curva para adicionar.
- Especifique o raio ou insira D para especificar o grau de curvatura.
Especifique um novo valor ou pressione Enter para aceitar o valor que é exibido na linha de comando.
- Se o alinhamento tem critérios de projeto aplicados, o valor mínimo para a velocidade do projeto atual é exibido.
- Se não forem aplicados critérios de projeto ao alinhamento, é exibido o valor padrão especificado nas configurações de curva e espiral.
Nota: Para calcular o raio ou grau de curvatura com outros parâmetros da curva conhecida, insira ' CCALC para abrir a Calculadora de curva. - Especifique o comprimento da espiral ou o valor A.
- Especifique se o ângulo de solução da curva é maior ou menor do que 180 graus.
- Especifique se a curva é composta ou reversa à curva a qual está sendo adicionada.
- Especifique o ponto de passagem.
Para adicionar uma curva flutuante com uma espiral (da entidade, raio, comprimento) em uma linha
Adicionar um grupo de espiral-curva flutuante, com um raio e comprimento especificados, a uma entidade existente.

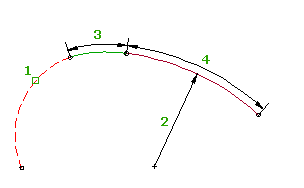

Quando a entidade de vínculo (1) é editado, o comprimento da espiral (3) e raio da curva (2) e comprimento (4) não alteram. Você pode ajustar ou mover a curva de fixação e toda a entidade de curva e espiral é movida com ela.
- Clique no alinhamento. Clique na .
- Na barra de ferramentas Ferramentas de layout do alinhamento, clique em
Curva flutuante com espiral (na extremidade da entidade, no raio, no comprimento ) para adicionar uma curva flutuante com uma espiral em uma linha. A definição atual de espiral é exibida na linha de comando.
- Especificar a entidade de linha para adicionar.
- Especifique o raio ou insira D para especificar o grau de curvatura.
Especifique um novo valor ou pressione Enter para aceitar o valor que é exibido na linha de comando.
- Se o alinhamento tiver critérios do projeto aplicados a ele, o valor mínimo para a velocidade do projeto atual será exibido.
- Se não forem aplicados critérios de projeto ao alinhamento, é exibido o valor padrão especificado nas configurações de curva e espiral.
Nota: Para calcular o raio ou grau de curvatura com outros parâmetros da curva conhecida, insira ' CCALC para abrir a Calculadora de curva. - Especifique o comprimento da espiral ou o valor A.
- Especifique se o ângulo de solução da curva é maior ou menor do que 180 graus.
- Especifique um ponto final.
