Utilize uma caixa de diálogo padrão, acessada em três diferentes níveis, para editar as configurações.

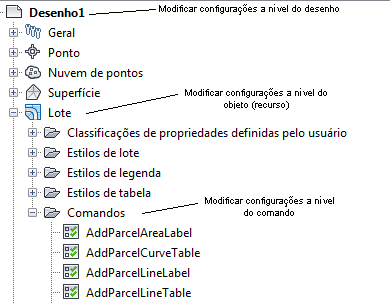

Pode-se modificar cada nível de configurações em um local diferente na árvore de Configurações, conforme mostrado na ilustração a seguir:
Configurações no nível do desenho
Há dois tipos de configurações no nível do desenho:
- Configurações para todo o desenho, que incluem unidades e zona, configurações de transformação, abreviaturas e camadas do objeto.
- Configurações de ambiente, que afetam uma variedade de comportamentos do AutoCAD Civil 3D. Você pode alterar as configurações de ambiente no nível do desenho, e também substituir os valores de configurações de ambiente no nível do objeto ou o nível do comando.
Para acessar as configurações no nível do desenho, clique com o botão direito do mouse no nome do desenho na árvore de Configurações e clique em .

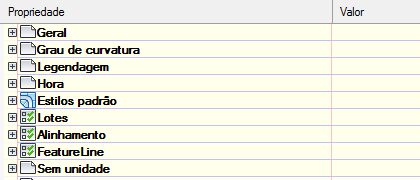

No nível do desenho, a caixa de diálogo Editar configurações contém somente as configurações do ambiente de desenho:
Configurações do nível do objeto (recurso)
Utilize o nível da coleção do objeto na árvore de Configurações para controlar todas as configurações que pertencem ao tipo de objeto. Altere as configurações de objeto neste nível na árvore, e especifique as substituições para as configurações do ambiente de desenho.
Para acessar as configurações no nível do desenho ou do recurso, clique com o botão direito na coleção do objeto na árvore de Configurações e clique em .

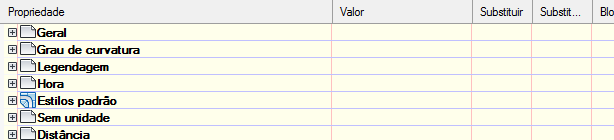

No nível do objeto, esta caixa de diálogo também contém configurações específicas do objeto, como os estilos padrão que são listados abaixo nas configuraçõesGerais:
Configurações do nível do comando
Utilize o nível da coleção de Comandos na árvore Configurações para substituir as configurações no nível do objeto e as configurações do ambiente do desenho, comando a comando. Você também pode especificar configurações específicas de comando.
Acesse as configurações no nível de comando expandindo a coleção de Comandos de um tipo de objeto na árvore Configurações, clicando com o botão direito no comando e clicando em .
No nível de comando, esta caixa de diálogo também contém configurações específicas de comando, tais como as configurações dos Lotes e dos Alinhamentos que são utilizadas pelo comando CreateSite.
A seguir o resumo dos controles na caixa de diálogo Configurações de edição:
- Utilize as caixas de + ou - para exibir ou ocultar as configurações da categoria.
- Utilize a coluna Valor para especificar um valor para uma configuração.
- A coluna Substituir indica que o valor padrão para a configuração foi alterado.
- A coluna Modificação dependente indica se a configuração foi substituída em um nível inferior na árvore Configurações.
- Utilize a coluna Travar para ter controle sobre a possibilidade de substituir uma configuração em um nível inferior na árvore Configurações.
