Adicione uma espiral fixa à extremidade de uma entidade fixa ou flutuante.

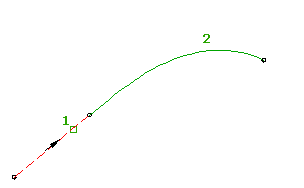

Dependendo da solução desejada, uma espiral fixa pode ser definida por meio de diversos parâmetros, que não podem ser alterados após a criação. Quando a entidade de anexação (1) é editada, os parâmetros de definição (2) não são alterados.
- Clique no alinhamento. Clique na
. - Na barra de ferramentas Ferramentas de layout de alinhamento, clique em
Espiral fixa. A definição atual da espiral é exibida na linha de comando. Para obter mais informações sobre como alterar a definição de espiral padrão, consulte Trabalhar com configurações de curva e espiral para alinhamentos.
- Selecione a entidade de um ponto inicial e uma direção.
- Especifique o tipo de espiral: composta, para dentro da curva, para fora da curva ou ponto.
- Especifique a direção da curva: em sentido horário ou anti-horário.
- Especifique um raio inicial escolhendo dois pontos no desenho, ou inserindo um valor na linha de comando. Nota: Se o alinhamento tem critérios de projeto aplicados, os valores mínimos de comprimento do raio e da espiral da velocidade do projeto atual são exibidos na linha de comando. Especifique os novos valores ou pressione Enter para aceitar os mínimos.
- No prompt de comando Especifique a espiral em comprimento ou [A/ângulo] especifique se deseja definir a espiral por comprimento ou ângulo de varredura.
- Especifique um comprimento ou ângulo inicial escolhendo dois pontos no desenho, ou inserindo um valor na linha de comando.
- Especifique um raio final escolhendo dois pontos no desenho, ou inserindo um valor na linha de comando.
