A faixa de opçõesAutoCAD Civil 3D é a principal interface do usuário para acessar comandos e recursos.
Os comandos disponíveis a partir da faixa de opções são organizados em guias. Cada guia é organizada em uma série de painéis, que são legendadas por tarefa.
A faixa de opções é normalmente ativada (exibida) por padrão, e pode ser exibida ou removida usando os comandos Faixa de opções e Fecha faixa de opções.
Há dois tipos básicos de tipos de faixa de opções: estática e contextual.

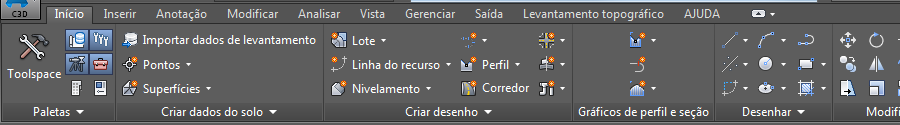

Guia Faixa de opções estática
Guias Faixa de opções estática são sempre exibidas quando a faixa de opções estiver ativada, e contêm a maioria das funções localizadas no menu suspenso e nas barras de ferramentas. Guias Faixa de opções Estática possuem cor de fundo cinza.
Guias contextuais da faixa de opções
Guias Faixas de opção contextuais são automaticamente exibidas quando você seleciona um objeto ou executa um comando específico de objeto. Por exemplo, quando você seleciona um objeto de rede de tubulação, a guia contextual Rede de tubulações é exibida.
Guias contextuais contêm comandos relacionados ao objeto no momento selecionado. A maioria das guias contextuais pode ser fechada simplesmente pelo cancelamento da seleção de objetos.

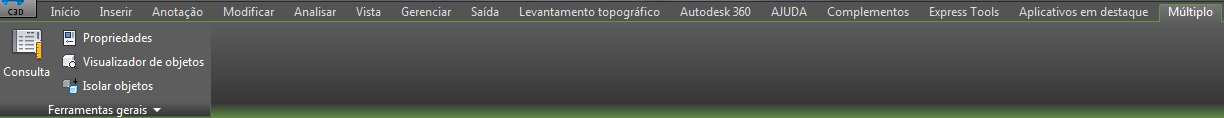

Selecione guias de faixa de opções Objetos múltiplos
Quando vários tipos de objetos são selecionados simultaneamente, a guia contextual múltipla é exibida na faixa de opções. Por exemplo, se você selecionar um objeto de rede de tubulação e um objeto de alinhamento, a guia contextual múltipla é exibida.
Painel Ferramentas de projeto
As faixas de opções contextuais do AutoCAD Civil 3D incluem um painel Ferramentas de projeto, que fornece acesso a comandos que você pode usar em seu fluxo de trabalho.
Por exemplo, quando você seleciona um objeto de alinhamento, a guia contextual de alinhamento é exibida. O painel Ferramentas de projeto na guia contextual Alinhamento fornece toda uma variedade de comandos que você deseje fazer. Por exemplo, você pode desejar criar um corredor, intersecção ou atalho de dados a partir do alinhamento.
De forma similar, as Ferramentas de projeto, na guia contextual de Corredores fornece o acesso aos diversos comandos que você pode desejar selecionar enquanto usa o objeto de corredor selecionado. Por exemplo, você pode acessar os comandos Criar linha de amostra e Criar linhas de recurso a partir de comandos, entre outros, desta janela inicial.
Tutorial: Compreender a interface do usuário do AutoCAD Civil 3D
