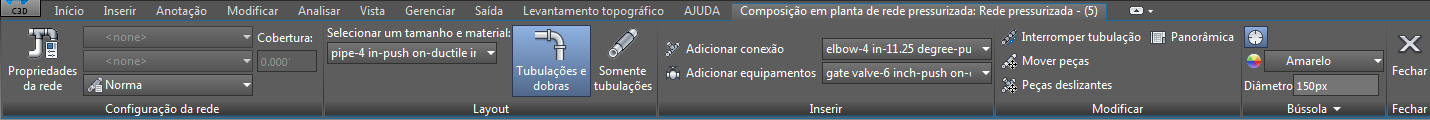

Utilize a faixa de opções Layout de rede de pressão em planta para criar e editar redes de pressão na vista da planta.
Para acessar a faixa de opções Layout de rede de pressão em planta, faça um dos seguintes:
- Na guia Início, clique no painel Criar projeto
Rede de tubulação Ferramentas de criação de rede de pressão
. Ao executar este comando, você é solicitado a inserir informações na caixa de diálogo Criar rede de tubulação de pressão. Após clicar em OK naquela caixa de diálogo, a faixa de opções Layout de planta de rede de pressão será exibida. - Selecione uma rede de pressão. A guia contextual da faixa de opções Redes de pressão é exibida. No painel Modificar, clique em Editar rede Ferramentas de plano de layout
.
Os seguintes comandos estão disponíveis no painel Configurações de rede:
- Propriedades da rede: edita as propriedades de uma rede de pressão.
- Superfície de referência: especifica a superfície de referência, que é utilizada junto com o valor de Cobertura para estabelecer as elevações da rede de pressão. Nota: Também é possível especificar uma elevação na linha de comando durante o layout. Para obter mais informações, consulte Sobre a criação de redes de pressão na vista da planta.
- Alinhamento de referência: especifica o alinhamento de referência, que fornece informações de estaca e deslocamento para a rede de pressão.
- Lista de peças da rede de pressão: especifica a lista de peças da rede de pressão, que contém as peças que estão disponíveis durante o layout. As peças disponíveis na lista de peças também afetam a exibição da bússola. Por exemplo, se a lista de peças somente contiver uma dobra de 90 graus, a bússola exibirá os incrementos de ângulo de 90 graus.
- Cobertura: define o topo da rede de pressão com uma profundidade especificada abaixo (ou acima, se o valor for negativo) da superfície de referência durante o layout.
Os seguintes comandos estão disponíveis no painel Layout:
- Tubulações e dobras: cria segmentos de rede de tubulação de pressão em uma vista da planta e insere dobras em mudanças de rumo. Ao criar uma rede de pressão, a opção Tubulações e dobras é selecionada por padrão. Selecione o material e o tamanho das tubulações de pressão a serem inseridas, na lista Selecionar um tamanho e material. Nota: Ao utilizar a opção Tubulações e dobras, as tubulações e dobras compartilharão o mesmo material e diâmetro nominal.
- Somente tubulações: cria segmentos de rede de tubulação de pressão em uma vista da planta e insere tubulações desviadas em mudanças de rumo. Selecione o material e o tamanho das tubulações de pressão a serem inseridas, na lista Selecionar um tamanho e material.
Os seguintes comandos estão disponíveis no painel Inserir:
- Adicionar conexão: adiciona uma conexão a uma rede de pressão na vista da planta. Selecione na lista suspensa o tipo, o tamanho e o material da peça a adicionar.
- Adicionar equipamentos: adiciona um equipamento a uma rede de pressão na vista da planta. Selecione na lista suspensa o tipo, o tamanho e o material da peça a adicionar.
Os seguintes comandos estão disponíveis no painel Modificar:
- Dividir tubulação: divide uma tubulação de pressão em duas tubulações de pressão em um ponto selecionado. As tubulações de pressão estão conectadas e estão contidas na mesma rede da tubulação de pressão original.
- Mover peças: reposiciona peças selecionadas de rede de pressão para uma nova localização no desenho.
- Deslizar peças: move um grupo de peças juntamente com outra tubulação de pressão.
- Panorama: abre o panorama da rede de pressão, que pode ser utilizado para visualizar e editar as propriedades da rede de pressão.
Os seguintes comandos estão disponíveis no painel Bússola:
- Visibilidade da bússola: controla a exibição da bússola na vista da planta.
- Cor da bússola: especifica a cor da bússola.
- Tamanho da bússola: especifica o diâmetro da bússola em pixels.
- Plano 3D da bússola: especifica o incremento com base no qual o plano de trabalho será girado na vista do modelo. Quando estiver trabalhando na vista do modelo e a bússola estiver visível, use os seguintes atalhos de teclado para controlar o plano da bússola:
- Insira P para girar o plano da bússola em incrementos iguais ao valor da configuração de incremento.
- Insira Shift+P para girar a bússola na direção inversa.
- Insira R para restaurar a bússola para a configuração do plano inicial.
- Snap 3D da bússola: especifica o incremento que as conexões e os equipamentos podem ser girados na vista do modelo usando a bússola. Esta configuração de incremento se aplica à bússola quando chamado com a alça de rotação nos acessórios e equipamentos na vista do modelo. Ao trabalhar na vista do modelo, é possível clicar na alça de Rotação para ativar a alça e a bússola.
