Para adicionar curvas verticais flutuantes a perfis

Para adicionar uma curva vertical flutuante com um ponto de passagem e um parâmetro

Adicione uma curva vertical flutuante especificando um ponto de passagem e um parâmetro.

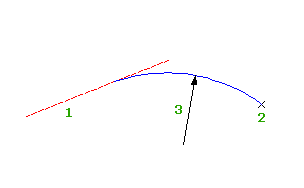

A ilustração mostra uma curva flutuante de uma entidade existente (1) até um ponto de passagem (2) e um raio mínimo (3). Este tipo de curva também pode ser desenhado a partir de um valor K especificado.

  1. Clique no perfil. Clique na guia Perfilpainel Modificar perfilEditor de geometria Pesquisa.
  2. Na barra de ferramentasFerramentas de layout de perfil, clique em Curva vertical flutuante (parâmetro, ponto de passagem).
  3. Selecione a entidade fixa ou flutuante a qual deseja anexar a curva.
  4. Execute um dos procedimentos a seguir:
    • Para especificar um valor K, insira o valor K.
    • Para especificar um raio mínimo para a parábola da curva, insira R (raio) e, em seguida, especifique o raio.
    Nota: Se o perfil foi criado usando o recurso de projeto com base em critérios, um valor padrão é exibido na linha de comando. Mínimo K valores em determinadas velocidades de projeto são especificados no arquivo de critérios de projeto. O comprimento da curva e o raio mínimo da curva são calculados a partir do valor K mínimo na velocidade do projeto atual.
  5. Especifique um ponto de passagem.
  6. Se uma parábola foi selecionada na etapa 5, especifique se a curva resultante deve ser convexa ou côncava.

Para adicionar uma curva vertical flutuante com um ponto de passagem e declividade

Adicione uma curva vertical flutuante especificando um ponto de passagem e uma declividade.

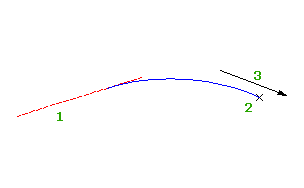

A ilustração mostra uma curva flutuante de uma entidade existente até um ponto de passagem (2) com uma declividade (3).

  1. Clique no perfil. Clique na guia Perfilpainel Modificar perfilEditor de geometria Pesquisa.
  2. Na barra de ferramentas Ferramentas de layout de perfil, clique em Curva vertical flutuante (ponto de passagem, declividade).
  3. Selecione a entidade fixa ou flutuante a qual deseja anexar a curva.
  4. Especifique um ponto de passagem.
  5. Especifique uma declividade.

Para adicionar uma curva vertical flutuante com melhor ajuste

Adicione uma entidade de curva de três pontos flutuante com melhor ajuste a um perfil. Você pode definir a entidade de melhor ajuste utilizando uma série de pontos do AutoCAD Civil 3D, entidades existentes ou cliques na tela.

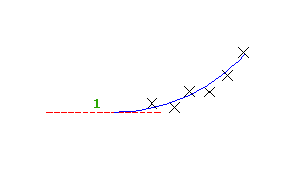

A ilustração mostra uma curva vertical flutuante criada a partir da entidade 1 com melhor ajuste. Os Xs indicam os pontos de dados utilizados para criar a entidade.

Nota: Cada entidade de perfil com melhor ajuste é desenhada para o conjunto de escala vertical no estilo do gráfico do perfil longitudinal. Para criar uma entidade de melhor ajuste precisa, configure o valor do Exagero vertical do estilo do gráfico do perfil longitudinal em 1,000 para corresponder à escala horizontal do gráfico do perfil longitudinal.
  1. Defina o valor do Exagero vertical do estilo do gráfico do perfil longitudinal em 1,0000.
  2. Clique no perfil. Clique na guia Perfilpainel Modificar perfilEditor de geometria Pesquisa.
  3. Na barra de ferramentas Ferramentas de layout de perfil, clique em Curva vertical flutuante - melhor ajuste
  4. Selecione a entidade de perfil existente fixa ou flutuante à qual você deseja anexar uma curva com melhor ajuste de tangente.

    Se você selecionar a primeira metade da entidade de perfil, a entidade de melhor ajuste irá preceder à entidade de perfil. Se você selecionar a segunda metade da entidade de perfil, a entidade de melhor ajuste irá suceder à entidade de perfil.

  5. Na caixa de diálogo Curva com melhor ajuste, selecione um dos seguintes:
    • A partir de pontos COGO. Na vista da planta, selecione dois ou mais pontos. Insira G para selecionar um grupo de pontos ou N para inserir pontos por número.
    • Clicando na tela. Selecione um ponto inicial e pelo menos um outro ponto. Você pode usar comandos OSNAP ou transparentes para selecionar pontos.
    • De entidades. Especifique as configurações de suavização do serrilhado e de flecha/distância ordenada. Você pode selecionar um ou mais dos tipos de entidade listados na linha de comando. Se você selecionou uma entidade de perfil, especifique a estaca inicial e final na caixa de diálogoEspecificar a faixa de estacas.
    Quando você seleciona pontos ou entidades na janela de desenho, um X marca cada ponto de regressão e uma linha tracejada temporária é exibida em tempo real. Pressione Enter para concluir o comando.
  6. Na janela Panorama, utilize a vista Dados de regressão para modificar os pontos de regressão.

    À medida que você realçar uma linha na vista Dados de regressão, o ponto de regressão correspondente na janela de desenho será realçado em vermelho.

  7. Crie a curva:
    • Clique em para criar a curva e manter a vista Dados de regressão aberta.
    • Clique em para criar a curva e fechar a vista Dados de regressão.
Tópico pai: Adicionar tangentes e curvas para perfis
