Sobre os sólidos do corredor

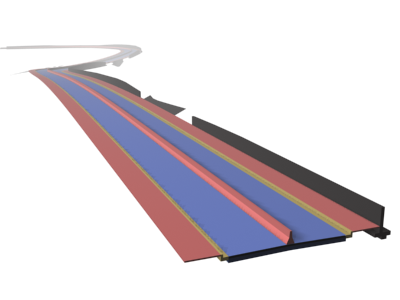

O comando Extrair sólidos do corredor fornece a funcionalidade que permite extrair sólidos ou corpos do AutoCAD das formas e dos vínculos do modelo do corredor do AutoCAD Civil 3D.

Estas entidades genéricas do AutoCAD podem ser usadas para análise e visualização ou com outros aplicativos que não podem interagir diretamente com o modelo de corredor do AutoCAD Civil 3D.

Extraindo sólidos ou corpos

Ao utilizar o comando Extrair sólidos do corredor, você pode extrair diversos tipos de entidades do AutoCAD. Os tipos de entidades do AutoCAD incluem:

Corpos do AutoCAD
Ao escolher criar os corpos do AutoCAD, o programa cria formas e vínculos que coincidem com a forma como o corredor é construído. Os corpos do AutoCAD são exibidos como sólidos do AutoCAD. No entanto, existem algumas limitações no modo como os corpos do AutoCAD podem ser utilizados com outros aplicativos ou dentro do AutoCAD. Por exemplo, o comando MASSPROP somente funciona com sólidos do AutoCAD.
Nota: Os vínculos são sempre exportados como corpos, ao invés de sólidos (independentemente do tipo de objeto que você seleciona para criar).
Nota: A extração de um tipo de sólido do AutoCAD oferece mais benefícios do que a extração de corpos do AutoCAD. Por exemplo, os sólidos permitem representar graficamente a massa de submontagens que não são suportadas pelos corpos do AutoCAD. Isto oferece a opção de extrair as propriedades de massa, como o volume.
Sólidos do AutoCAD
Ao escolher criar sólidos do AutoCAD, o programa cria formas e vínculos que coincidem com a forma como o corredor é construído. Os sólidos do AutoCAD podem ser usados para representar graficamente a massa de uma forma de submontagem e podem ser utilizados para extrair propriedades de massa, como o volume. Os sólidos são também mais geralmente aceitos por outros aplicativos de modelagem de sólidos, ao contrário dos corpos do AutoCAD.
Nota: A extração de sólidos do AutoCAD funciona melhor se você desejar utilizar outro aplicativo de modelagem de sólido para refinar ainda mais o modelo.
Sólidos do AutoCAD (sólidos varridos)
A opção Sólidos varridos cria objetos que são varridos ao longo de pontos no corredor. O resultado são objetos sólidos suavizados que não tem a suavização de serrilhado em pontos de amostragem de corredor. Este método pode resultar em sólidos que não representam o corredor com precisão.
Nota: O processamento de sólidos varridos pode levar mais tempo quando comparado com as opções padronizadas de criação de sólido ou corpo.

Selecionando regiões do corredor e faixas para exportação para sólidos ou corpos

Você pode exportar sólidos ou corpos de corredor com base em toda uma região de corredor, uma ou mais faixas de estacas para uma linha base ou para tudo dentro de um polígono selecionado. A opção mais apropriada depende do uso pretendido dos dados extraídos do modelo.

Adicionar todas as regiões de linha base
A opção Adicionar todas as regiões de linha base é usada para criar sólidos para todo o corredor. Todas as formas e vínculos em todas as linhas base de corredor são incluídas. Esta é a maneira mais rápida de solução se você precisar de uma representação rápida e sólida de todo o corredor.
Selecionar região por linha transversal
A opção Selecionar região por linha cruzada permite criar sólidos de todas as formas e vínculos dentro de uma polilinha fechada selecionada. Todas as linhas base de modelagem de corredor são incluídas. Esta opção é ideal para áreas como intersecções de rodovias que são construídas a partir de diversas linhas base de corredor.
Adicionar região
Utilize esta opção para criar sólidos ao longo de uma linha base de corredor com base em uma faixa de estaca inicial/final. Esta faixa é especificada ao inserir os valores da estaca ou selecionar graficamente as localizações da estaca.
Adicionar todas as regiões para esta linha base
Esta opção é utilizada para criar sólidos para todas as regiões de uma linha base de corredor específica.
Desmarcar definição de região
Utilize esta opção para remover todas as montagens, submontagens, formas e vínculos em uma linha base para a criação de sólidos.

Controlando as camadas e cores de sólidos ou corpos de corredor

É muito importante considerar como os sólidos do corredor serão utilizados ao definir o nome da camada e a aparência do objeto. Por exemplo, se estiver utilizando os sólidos para a preparação da construção, é bom incluir informações como a região da construção ou a faixa da estaca no nome da camada.

Você pode controlar as camadas e cores do seguinte modo:

Modelo de nome de camada
O Modelo de nome de camada é utilizado para definir a informação que é utilizada ao criar as camadas do AutoCAD. As opções de modelo incluem:
  • Texto definido pelo usuário : qualquer texto definido pelo usuário que é necessário em um nome de camada.
  • Estaca inicial da região da construção : o valor da estaca inicial da região de sólidos do corredor.
  • Estaca final da região da construção : o valor da estaca final da região de sólidos do corredor.
  • Nome da região da construção : o nome da região é formatado automaticamente como “Região: XX+XX – XX+XX” e é calculado pelos valores da estaca da linha base. Você pode alterar o nome padrão selecionando o nome na lista.
  • Código de forma : o nome do código de forma é derivado da forma da submontagem ou do nome do código do vínculo que foi definido na submontagem do AutoCAD Civil 3D. Este nome é extremamente valioso para acessar o modelo exportado para determinar sua intenção, por exemplo, Base Sub-base, Pave1 etc.
  • Nome de submontagem : o nome de submontagem pode ser incluído no nome de camada, se necessário. Na maioria dos casos, o Código de forma das submontagens fornece as informações necessárias para quem acessa o modelo exportado. No entanto, pode haver casos, como durante a revisão o projeto, onde o nome de submontagem pode ser valioso.
  • Índice de forma de submontagem : o nome de índice da forma de submontagem também pode ser incluído.
Configurações do ExportCorridorToSolids
Essa configuração de comando é acessada a partir da guia Configurações do Toolspace nos Comandos Corredor. Utilize-a para definir um modelo de nome de camada. Essa configuração é salva com o desenho atual e pode ser adicionada a um modelo de desenho para que todos tenham uma denominação consistente do sólido do corredor.
Cor
As cores são definidas automaticamente para corresponder ao estilo da forma ou vínculo (direção de vista de modelo) que está atualmente definido para o corredor. O corredor utiliza um estilo de conjunto de códigos para controlar a aparência do corredor nas vistas de planta, modelo e gráfico da seção. A cor dos sólidos do corredor de cor é direcionada pelos estilos de forma e vínculo para o corredor.
