Cria uma entidade de alinhamento de linha fixa de dois pontos ou curva de três pontos, a partir de uma linha ou arco do AutoCAD.
A nova subentidade se torna parte da geometria de alinhamento resolvida, se quaisquer das seguintes duas condições forem encontradas:
- Antes da conversão, ela deve ser anexada a um ponto final sem anexação de outra entidade resolvida no alinhamento.
- Após a conversão, ela pode se unir à geometria de alinhamento resolvida, usando as ferramentas de layout do alinhamento.

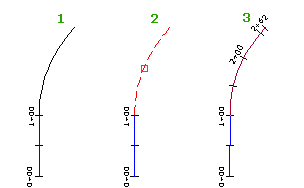

Este comando é útil quando você precisa adicionar um arco ou linha do AutoCAD em um alinhamento existente.
- Criar um alinhamento ou encontrar um existente.
- Clique no alinhamento. Clique na
. - Na barra de ferramentas Ferramentas de layout de alinhamento, clique em
Converter linha e arco do AutoCAD. - Selecione a entidade de AutoCAD.
- Se necessário, inverta a direção da subentidade de alinhamento.
Nota: Se a subentidade convertida estiver oculta atrás da entidade do AutoCAD de origem, use Shift+barra de espaço para selecioná-la. Passe o cursor sobre a entidade branca do AutoCAD. Mantenha pressionada a tecla Shift e, a seguir, pressione a barra de espaço para destacar a subentidade do alinhamento. Clique para selecionar a subentidade do alinhamento e, a seguir, solte a tecla Shift. Clique na subentidade do alinhamento novamente para selecioná-la e continuar com o comando.
