Para adicionar tangentes flutuantes a perfis

Para adicionar uma tangente vertical flutuante com um ponto de passagem especificado

Adicionar uma tangente vertical flutuante ao especificar uma entidade de vínculo e um ponto de passagem.

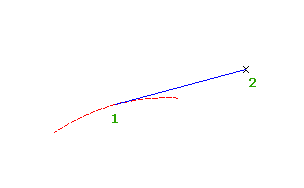

A figura mostra uma tangente flutuante a partir de uma entidade (1) para um ponto de passagem (2).

1. Clique no perfil. Clique na guia Perfilpainel Modificar perfilEditor de geometria Pesquisa.
2. Na barra de ferramentas Ferramentas de layout do perfil, clique em Tangente flutuante (através do ponto ).
3. Especifique a curva fixa ou flutuante na qual deseja anexar a curva.
4. Especifique o ponto de passagem.

Para adicionar uma tangente vertical flutuante através do melhor ajuste

Você pode definir a entidade de melhor ajuste usando uma série de pontos do AutoCAD Civil 3D, pontos do AutoCAD pontos, entidades existentes ou cliques na tela.

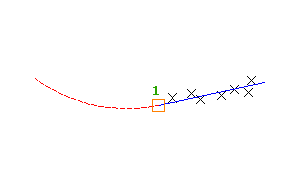

A ilustração mostra uma tangente vertical flutuante criada pelo melhor ajuste de um ponto final existente (1). Os Xs indicam os pontos de dados utilizados para criar a entidade.

Nota: Cada entidade de perfil com melhor ajuste é desenhada para o conjunto de escala vertical no estilo do gráfico do perfil longitudinal. Para criar uma entidade de melhor ajuste, defina o valor do estilo do gráfico do perfil longitudinal Exagero vertical como 1.000 para coincidir com a escala horizontal do gráfico do perfil longitudinal.

1. Definir o valor do estilo de gráfico do perfil longitudinal Exagero vertical para 1.0000.
2. Clique no perfil. Clique na guia Perfilpainel Modificar perfilEditor de geometria Pesquisa.
3. Na barra de ferramentas Ferramentas de layout do perfil, clique em Tangente flutuante - Melhor ajuste.
4. Selecione a entidade de perfil existente fixa ou flutuante à qual você deseja anexar uma curva com melhor ajuste de tangente.
5. Na caixa de diálogo Tangente com melhor ajuste, selecione um dos seguintes:
   • A partir de pontos COGO. Na vista da planta, selecione dois ou mais pontos. Insira G para selecionar um grupo de pontos ou N para inserir pontos por número.
   • Ao clicar na tela. Selecione um ponto inicial e pelo menos um outro ponto. Você pode usar comandos OSNAP ou transparentes para selecionar pontos.
   • De entidades. Especifique as configurações de suavização do serrilhado e de flecha/distância ordenada. Você pode selecionar um ou mais dos tipos de entidade listados na linha de comando. Se você selecionou uma entidade de perfil, especifique a estaca inicial e final na caixa de diálogoEspecificar a faixa de estacas.
   Quando você seleciona pontos ou entidades na janela de desenho, um X marca cada ponto de regressão e uma linha tracejada temporária é exibida em tempo real. Pressione Enter para concluir o comando.
6. Na vista da planta, selecione dois ou mais pontos. Insira G para selecionar um grupo de pontos ou N para inserir pontos por número.

   Como os pontos são selecionados em uma vista da planta, um X marca cada ponto de regressão e uma tangente tracejada e temporária é exibida no gráfico do perfil longitudinal.

7. Pressione Enter para concluir o comando.
8. Na janela Panorama, use a vista Dados de regressão para modificar os pontos de regressão.

   Quando você realça uma linha na vista Dados de regressão, o ponto de regressão correspondente na janela de desenho é realçado em vermelho.

9. Criar a tangente:
   • Clique em para criar a tangente e manter a vista Dados de regressão aberta.
   • Clique em para criar a tangente e fechar a vista Dados de regressão.
