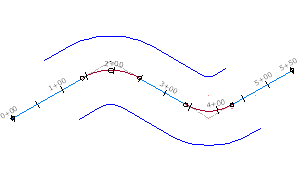

Em uma única operação, crie vários alinhamentos de deslocamento em um ou ambos os lados do alinhamento principal. A distância de deslocamento é especificada separadamente para os lados esquerdo e direito.
Os lados esquerdo e direito são determinados a partir de uma posição de frente para o final do alinhamento principal.
Os alinhamentos de deslocamento mantém sua distância de deslocamento se o alinhamento principal for editado. O único atributo geométrico dos alinhamentos de deslocamento a ser editado diretamente é a distância de deslocamento.
-
Clique na
Pesquisa.
- Na caixa de diálogo Criar alinhamentos de deslocamento, selecione os seguintes atributos:
- Alinhamento principal
- Modelo de nome
- Intervalo de estaca para o deslocamento
- Número de deslocamentos em cada lado
- Distância de deslocamento incremental em cada lado
- Critérios de projeto (opcional): velocidade do projeto, conjunto de critérios
- Na guia Geral, insira o terreno, estilo de alinhamento, camada e conjunto de legendas para os alinhamentos de deslocamento.
- Se deseja aplicar o projeto baseado em critérios para aos alinhamentos de deslocamento, clique na guia Critérios de projeto. Insira a velocidade do projeto requerida. Clique em Utilizar projeto baseado em critérios e a seguir selecione os critérios para o projeto.
