Para adicionar blocos de vista para a definição de bloco de múltiplas vistas

Adicionar blocos de vista correspondendo a representações de exibição individuais.

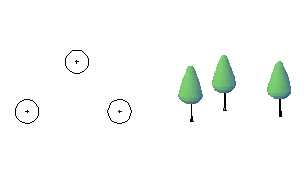

Você pode especificar diferentes configurações para vistas de planta e de perfil, por exemplo.

1. Clique na guia Inserir painel Bloco Editar definição de bloco de múltiplas vistas.
2. Na caixa de diálogo Propriedades de definição de blocos de múltiplas vistas, selecione a definição de bloco de múltiplas vistas da lista Nome de bloco de múltiplas vistas.
3. Em Componentes de blocos de múltiplas vistas, selecione a representação de exibição para a qual deseja conectar os blocos de vista.

   Há duas representações de exibição disponíveis para blocos de múltiplas vistas:

   • Selecione 2D para todas as vistas de planta.
   • Selecione 3D para todas as outras vistas.
4. Clique no botão adicionar.
5. Utilize a caixa de diálogo Selecionar um bloco para selecionar um bloco de vista.
6. Para especificar os blocos de vista em outras representações de exibição, repita os passos 4 a 5.
7. Clique em OK.
