Um bloco de múltiplas vistas é um objeto do AutoCAD Civil 3D que pode ter diferentes representações em diferentes direções da vista. Você pode criar um bloco de múltiplas vistas de blocos a partir de blocos do AutoCAD que representam as diferentes vistas do objeto personalizado que está sendo criado.
Um bloco de múltiplas vistas pode representar diferentes tipos de objetos no AutoCAD Civil 3D, como a seguir:
- Vegetação, como árvores e arbustos
- Utilitários, como hidrantes
- Veículos
- Sinalização
Blocos de múltiplas vistas podem ser exibidos de forma diferente em cada direção de vista e cada representação de exibição. Por exemplo, a vista superior de um bloco de múltiplas vistas representando uma placa de tráfego mostra o topo da placa. A vista inferior mostra a parte inferior da placa, e há representações para vistas esquerda, direita, frontal e posterior. Além disso, é possível definir um grupo diferente de exibições para cada representação de exibição. Você pode ter um conjunto de vistas para a vista da planta e uma outro para a vista refletida.

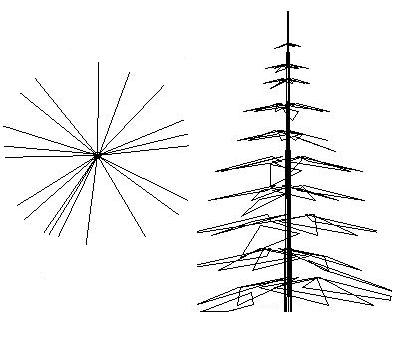

Os blocos superiores e de gráfico do perfil longitudinal que representam um pinheiro podem parecer:
