Como usar os recursos de fábrica

Os layouts de fábrica 2D podem ser preenchidos com recursos de fábrica associativos. Há Recursos do sistema que são aqueles fornecidos com o Factory Design Suite; Recursos de usuário, criados por você ou outra pessoa; e Recursos de nuvem, recursos de fábrica que existem em um servidor de nuvem e podem ser baixados e usados.

Como aplicar Recursos do sistema

Na guia Fábrica, no painel Ferramentas, clique em Paletase, a seguir, selecione Navegador de recursos no menu suspenso. O navegador é exibido e encaixado, por padrão, no lado direito. Ele pode ser movido para outro local permanecer flutuante.
O navegador tem dois estilos de visualização,Árvoree Miniatura. Para alterar a vista, na parte superior do navegador, clique na seta suspensa Vistas em miniatura/árvore para expor a lista e selecione o estilo de vista que deseja usar.
Clique duas vezes na pasta Recursos do sistema para navegar até um determinado recurso.

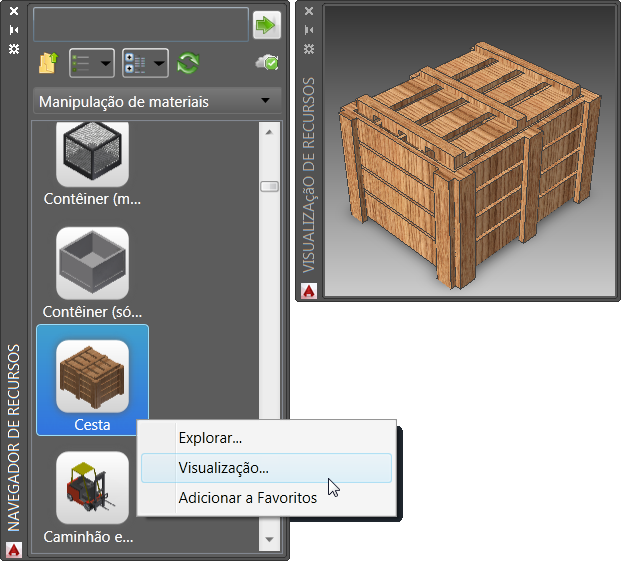

Clique com o botão direito do mouse na imagem em miniatura do navegador e clique em Visualizar ... no menu pop-up de contexto para ver o recurso na janela Visualização.
Para especificar se o recurso usa a unidade imperial ou métrica, clique com o botão direito do mouse na imagem em miniatura do navegador e clique em Explorar... A caixa de diálogo Abrir apresenta a pasta de recursos na Biblioteca de recursos de fábrica na qual você poderá encontrar as pastas Imperial ou Métrica com as versões do recurso baseadas nesses tipos de unidades. Abra a pasta para selecionar o recurso usando esse sistema de unidades.
Para aplicar um recurso, clique e arraste o recurso do navegador até a exibição gráfica.
O recurso tem uma definição de ponto base e está pronto para que você especifique o local no layout. Clique para aplicar o recurso.
Especifique um valor de rotação, se for necessário. Caso contrário, pressione Enter.
Continue a colocar cópias desses recursos ou outros recursos, conforme o necessário.
Pressione Enter para finalizar a entrada.

Recursos com base na nuvem

Quando você arrasta e solta um recurso que tem base na nuvem e nunca foi usado, uma mensagem é exibida sobre o recurso. Para usar o recurso, aceite a opção de download e o recurso será descarregado na pasta Biblioteca de nuvem de fábrica e uma instância será disponibilizada para aplicação na exibição gráfica.

Como aplicar Recursos de usuário

Na guia Fábrica, no painel Ferramentas, clique em Paletase, a seguir, selecione Navegador de recursos no menu suspenso.
Clique duas vezes nas pastas Recursos do usuário para navegar até um determinado recurso.
Quaisquer recursos criados com variações (chamados de Variantes de recurso) no Inventor Factory aparecem com um ícone parecido com este na parte superior esquerda . O número indica o número de variantes disponíveis. Clique com o botão direito do mouse sobre o recurso para acessar o menu pop-up de contexto. Em seguida, selecione a variante de recurso desejada no submenu Variante de recurso.
Execute as mesmas etapas usadas para aplicar os Recursos do sistema.

Nota: Recomendamos a criação de recursos em 3D no Inventor Factory. O processo de criação inclui uma opção de publicação de recurso 2D que associa o recurso 2D ao recurso 3D correspondente. Uma vez publicada com esta opção, o recurso 2D aparece no AutoCAD Factory Navegador de recursos e está disponível para a inserção.

Posicionar recursos com conectores

Ocasionalmente, é necessário conectar um recurso a outro de forma linear. Este é o caso com transportadores, cerca de segurança, paredes, etc. Os recursos podem ser definidos com um ou vários conectores no Inventor Factory e, a seguir, ligados quando colocados no layout de fábrica do AutoCAD.

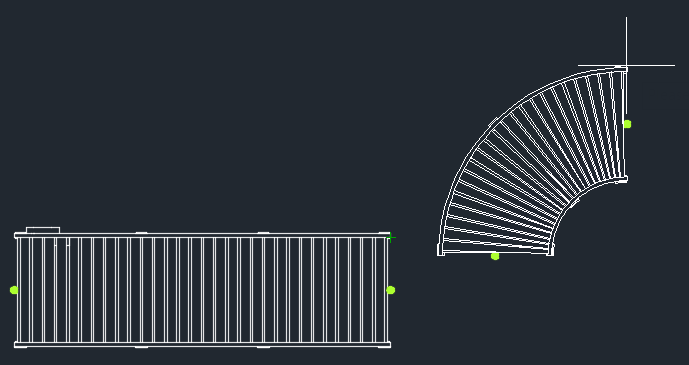

No exemplo mostrado abaixo, um recurso de esteira reta foi colocado no layout e um recurso de esteira rolante curvada está sendo adicionado. Os pontos verdes nas extremidades de cada recurso indicam as localizações de conectores, como definido no Inventor Factory.

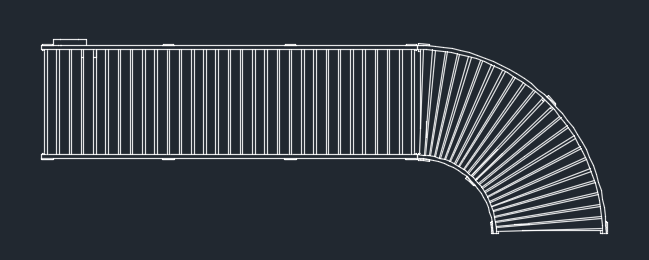

Conectar recursos é rápido e fácil. Basta mover o recurso a ser conectado para que o ponto verde do conector esteja próximo ao ponto do conector no outro recurso. É feito o snap dos dois recursos juntos, conforme mostrado abaixo.

Recursos conectados se movem juntos, como um único componente. Se você deseja movê-los de forma independente, desative a caixa de seleção Snap ao conector durante a colocação e o reposicionamento na guia Recursos do Factory da caixa de diálogo Opções.

Dica: Essa configuração também pode ser ativada/desativada pela linha de comando com o comando FACT_CSNAP.

Para obter mais informações, consulte o tópico Opções de recursos do Factory da Ajuda do AutoCAD Factory.

Como procurar recursos

A ferramenta de pesquisa de recursos, localizada na parte superior do Navegador de recursos, fornece uma pesquisa continuamente refinada.

No Navegador de recursos, insira o nome do componente ou um valor de parâmetro no campo Pesquisa na parte superior do navegador. Ao pesquisar valores de parâmetro, os parâmetros Nome, Autor, Categoria, Comentários, Empresa, Palavras-chave e Título são pesquisados.

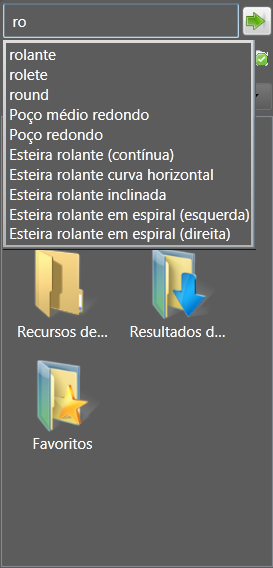

Ao inserir um texto, uma lista de termos de pesquisa válidos é exibida.
Selecione um termo de pesquisa ou complete a frase de pesquisa e clique no botão Pesquisar recursos. Os resultados da pesquisa são exibidos na área do navegador abaixo dos controles do navegador.

Quando uma pesquisa é conduzida, uma pasta Resultados da pesquisa é adicionada ao Navegador de recursos. A pasta contém o recurso que foi encontrado. O componente permanece armazenado na pasta até que a próxima pesquisa seja conduzida; nesse momento, ele é substituído pelo novo resultado de pesquisa. Um componente pode ser selecionado na pasta de Resultados da pesquisa e colocado no layout de fábrica.

Classificando recursos

Você pode acelerar a pesquisa de um recurso classificando os recursos por tipo, nome ou data de modificação. Também é possível escolher os recursos classificados em ordem crescente (o padrão) ou decrescente. O método de classificação que você escolhe é persistente, ou seja, ele permanece em vigor durante as sessões posteriores do AutoCAD Factory. Clique na seta para baixo no ícone Classificar por à direita dos botões Vistas em miniatura/árvore para exibir um menu suspenso com opções de classificação.

Dica: Para obter uma exibição mais clara dos recursos classificados em pastas de expansão, alterne para Vista em árvore antes da classificação.

Como salvar recursos favoritos

Para facilitar e agilizar o acesso, a pasta Favoritos no Navegador de recursos permite que você adicione em uma pasta separada, ou remova dessa pasta, recursos inseridos com frequência. Um componente pode ser selecionado na pasta Favoritos e inserido no layout de fábrica.
