AutoCAD Factory Design Utilities

O AutoCAD Factory Design Utilities oferece ferramentas de design e um ambiente otimizado para o layout de piso de fábrica. Eles também permitem quer você abra layouts de instalação DWG e adicione inteligência de fábrica a esses desenhos. Além disso, os desenhos de fábrica podem ser usados para preencher um layout 3D no Inventor Factory.

Layout de Fábrica 2D

Um layout de fábrica 2D é um modelo DWG de uma ambiente de fábrica, armazém ou escritório. O tamanho e a complexidade podem variar de uma baia até toda uma fábrica. O layout pode conter elementos de construção como paredes, colunas e utilitários. É possível criar o layout de peças individuais de equipamentos e criar caminhos de roteamento para cada produto.

O AutoCAD Factory Design Utilities permite que você adicione inteligência ao layout de fábrica. A inteligência pode ser adicionada a um layout de instalação herdado ou a um novo arquivo. Os dados adicionais fornecem as informações necessárias para análise dos layouts, geração de relatórios e preenchimento automático do layout de fábrica com recursos 3D no Inventor Factory.

Um fluxo de trabalho típico implica no seguinte:

1. Crie um layout simplificado (por exemplo, formas retangulares) e atribua as informações da estação.
2. Crie Produtos que serão fabricados usando as estações definidas.
3. Crie roteamentos de produto por meio das estações.
4. Salve como um layout de fábrica DWG 2D.
5. Traga para o Navisworks Factory com o comando Sincronizar o Navisworks, ou para o Inventor Factory com o comando Sincronizar Inventor, ou ainda para o Inventor Factory com o comando Novo layout a partir de arquivos DWG e preencha com recursos 3D. (Se quaisquer recursos 2D e recurso de corrente no layout DWG, eles são automaticamente substituídos com o recurso 3D equivalente quando aberto no Inventor.)

Interface de Usuário

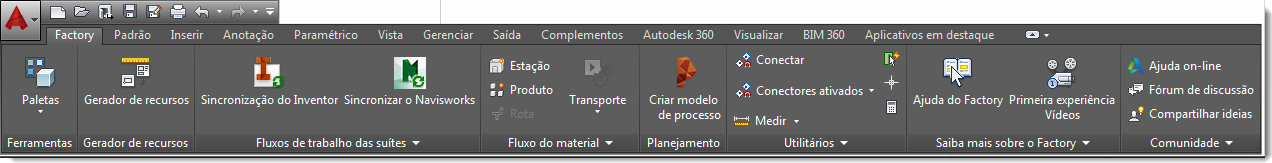

A interface de usuário do Factory Design Utilities está localizada na guia Factory e tem os seguintes painéis: Ferramentas, Gerador de recursos, Fluxos de trabalho das suítes, Fluxo de Materiais, Planejamento, Utilitários, Saiba mais sobre o Factory e Comunidade. Uma mescla de Fábrica e painéis padrão do AutoCAD cria o ambiente de trabalho padrão de Fábrica.

Muitas das ferramentas da interface do usuário do AutoCAD Factory são descritas abaixo.

Painel Ferramentas

Há quatro paletas associadas com ao AutoCAD Factory Design Utilities: o Navegador de recursos, o Navegador de blocos, o Navegador do fluxo de material e o Navegador de propriedades. As paletas compartilham a área do navegador e podem ser ajustadas usando os métodos de redimensionamento padrão. Os navegadores pode ser encaixados em posições diferentes ou podem permanecer flutuantes caso sejam retirados da estrutura do aplicativo.

• Navegador de recursos - Fornece acesso aos recursos instalados, aos recursos do usuário e aos recursos com base na nuvem. Recursos são componentes que, juntos, compõem o conteúdo de uma fábrica. Eles podem incluir recursos de arquitetura, equipamento para manipulação de materiais, equipamentos de processamento e muito mais.
• Navegador de blocos - Exibe uma lista de todos os blocos no desenho atual com seus atributos de recurso. É possível clicar duas vezes em um nome de bloco na lista Navegador de blocos e publicar um recurso no ambiente Gerador de recursos.
• Navegador do fluxo de material - Fornece o acesso a estações, produtos e roteamentos definidos. No navegador, é possível gerenciar as definições desses objetos de fábrica. Os menus de contexto fornecem acesso aos comandos usados com frequência.
• Navegador de propriedades - Fornece acesso às propriedades do objeto de fluxo de material. As propriedades são exibidas com base no objeto selecionado de fluxo de materiais e podem ser modificadas.

Painel Gerador de recursos

O painel Gerador de recursos fornece ferramentas que permitem criar um recurso do AutoCAD Factory de um bloco 2D, associar um objeto 3D a ele e definir sua orientação. O recurso pode ser publicado como um recurso local ou para a nuvem. Uma representação 3D do objeto aparece depois que o layout do AutoCAD é sincronizado com o Inventor Factory ou o Navisworks Factory.

Painel Fluxos de trabalho das suítes

As ferramentas neste painel permitem criar um vínculo associativo bidirecional entre um desenho 2D do AutoCAD e um layout 3D tanto no Inventor Factory como no Navisworks Factory. O vínculo, denominado Sincronização do layout, pode ser definido entre o Inventor ou o Navisworks e o AutoCAD Architecture ou o AutoCAD Mechanical.

Painel Fluxo do material

As ferramentas de Fluxo do material fornecem meios para definir produtos que devem ser fabricados na instalação, as estações onde o processo ocorre e as rotas entre as estações. Assim que você tiver um layout, poderá analisar os custos de transporte e a utilização da máquina e o consumo de energia. Os relatórios dos resultados podem ser produzidos de modo que vários cenários possam ser comparados e documentados. Assim que um layout atender os requisitos, ele poderá ser enviado para o Inventor Factory onde se tornará uma sobreposição 2D, preenchida com recursos 3D.

• Importação - Permite o uso de dados de planilha gerando informações relacionadas à variável pertinentes ao layout de fábrica.
• Exportação - Fornece um meio de armazenar e compartilhar informações de variáveis do layout em formato de planilha.

Painel Planejamento

Este painel contém o comando Criar modelo de processo que abre a ferramenta de modelagem de processo na WebAutodesk Process Analysis 360. Essa ferramenta permite que você rapidamente crie um modelo funcional de suas propostas de máquinas de linha de montagem, de fábrica ou industriais. A seguir, é possível simular a operação para identificar potenciais gargalos e otimizar o desempenho.

Painel Utilitários

O painel Utilitários apresenta um conjunto de comandos familiares do AutoCAD, como MEASUREGEOM, ID, QUICKCALC, etc. Ele também inclui o comando Conectar, que é exclusivo do AutoCAD Factory. Esse comando conecta os recursos do Factory ao selecionar conectores não consumidos (não utilizados) dos recursos.

Saiba mais sobre o painel Factory

Este painel contém vários comandos que ajudam você a saber mais sobre o AutoCAD Factory.

• Ajuda do Factory - Abre a documentação de Ajuda do AutoCAD Factory que é fornecida com o produto.
• Vídeos sobre a primeira experiência - Os links para o canal do Autodesk Factory Design Suite no YouTube.
• Novidades - Exibe as informações sobre a nova funcionalidade em sua versão do Autodesk Factory Design Utilities.

Painel Comunidade

O painel Comunidade fornece o acesso fácil à Autodesk Knowledge Network (AKN), fóruns de discussão e sites de mídia social relacionados aos negócios, onde é possível visualizar vídeos úteis, compartilhar informações e obter assistência com problemas desconhecidos do Factory.

Recursos do Factory

• Recursos do Factory - Uma biblioteca que contém modelos de componentes padrão de fábrica, como esteiras, dutos e paredes. É possível publicar seus modelos usados com frequência à biblioteca. A biblioteca também mantém os recursos de nuvem baixados.
• Recursos do Factory na nuvem - Os requisitos para recursos do Factory variam em função do tipo de indústria e da sofisticação do processo de fabricação. Para ajudar com os requisitos de armazenamento de disco, alguns recursos ficam em um servidor de nuvem e podem ser facilmente baixados sob demanda. Uma instância local de cada recurso é armazenada em cache para uso.
