Para adicionar ou modificar tubulações

Faça o esboço de tubulações em um modelo ou proposta. As tubulações são independentes do terreno. Elas não modelam polilinhas na superfície. Em vez disso, são colocadas abaixo da superfície. Você pode ajustar as configurações de deslocamento da elevação ou modificar diretamente a elevação da tubulação.

As tubulações se encaixam umas às outras nas extremidades, e também aos conectores de tubulação.

Para adicionar tubulações

1. Clique em .
2. Clique uma vez em um estilo de tubulação para selecionar esse estilo.
3. Clique no ponto inicial da tubulação e clique novamente para inserir um ponto para cada dobra.
4. Clique duas vezes para concluir a tubulação.

Para alterar o estilo de uma rede de tubulação existente

1. Selecione a tubulação e clique com o botão direito do mouse para abrir o menu de contexto e, a seguir, clique em Propriedades.
2. Na paleta Propriedades, clique duas vezes no estilo selecionado no campo Estilo manual.
3. Clique no botão Procurar para visualizar os estilos de tubulações disponíveis.
4. Clique em um novo estilo de tubulação e clique em OKe, a seguir, clique em Atualizar para aplicar aquele estilo à tubulação existente.

Para ajustar a elevação da tubulação usando a paleta Propriedades

1. Com a toda a tubulação selecionada, exiba a paleta Propriedades.

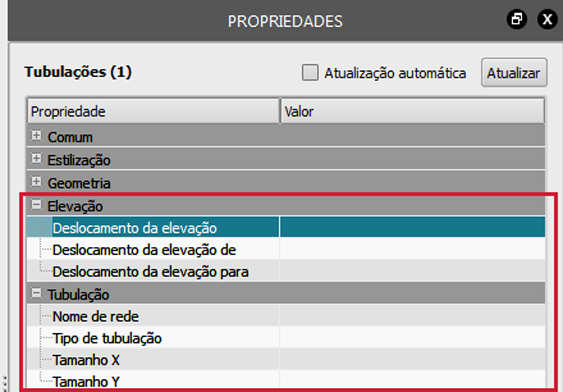

2. Para inserir as tubulações no subterrâneo, insira um valor negativo para Deslocamento da elevação.
3. Para atribuir uma rede às tubulações para uso posterior no AutoCAD Civil 3D, insira um valor para Nome da rede, na seção Tubulações.

Para ajustar a elevação da tubulação usando meta-alças

1. Desative a viabilidade de seleção de todos os outros recursos.

   Clique em para abrir o Navegador de modelos e clique em para cada camada, exceto tubulações. Quando uma camada estiver desbloqueada (), ela se torna selecionável.

2. Reduza a opacidade da superfície de maneira que seja possível ver as estruturas subterrâneas.

   Clique na guia Efeitos visuais > painel Aparência e mova o controle deslizante Opacidade da superfície para a esquerda.

3. Selecione a tubulação a ser ajustada.
4. Execute um dos procedimentos a seguir:

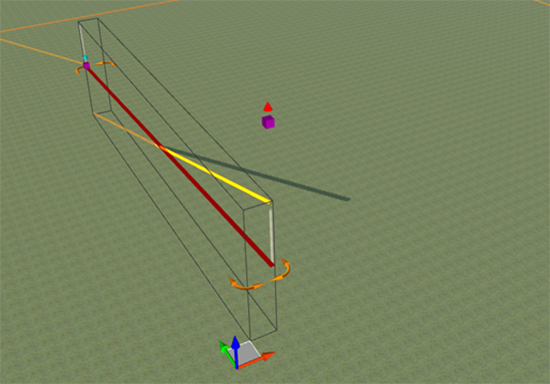

   • Mova toda a tubulação para cima ou para baixo.

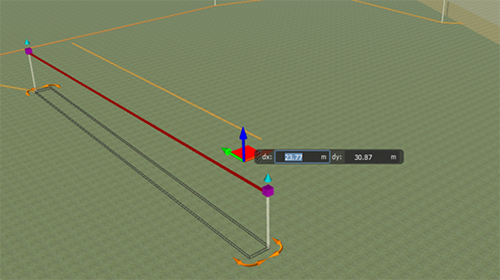

   • Ajuste os vértices individuais para mover os cortes da tubulação para cima ou para baixo.



Nota: Você pode atribuir um atributo de rede para a tubulação na paleta Propriedades. A seguir, ao importar as tubulações, é possível adicioná-las à uma rede existente com o mesmo nome no Civil 3D. Clique com o botão direito do mouse na tubulação, clique em Propriedades, e em Tubulação, insira um nome no campo Nome da rede.

Compartilhamento de tubulações com o AutoCAD Civil 3D

É possível exportar tubulações para o formato IMX e, a seguir, importar o arquivo IMX para o AutoCAD Civil 3D.

O AutoCAD Civil 3D lê o valor da elevação dos vértices da tubulação ou do terreno. As tubulações são criadas inicialmente em 2D. Se você editar um vértice da tubulação, essa tubulação será convertida em 3D. Se as tubulações exportadas estiverem em 2D, exporte o todo o modelo para assegurar que o terreno seja exportado, o que permitirá ao AutoCAD Civil 3D localizar a elevação das tubulações. Se as tubulações estiverem em 3D, não será necessário exportar o terreno.
