Se os dados importados utilizaram um sistema de coordenadas diferente do sistema utilizado em seu modelo, o InfraWorks 360 transformará os dados para o sistema de coordenadas do modelo durante a importação. Especifique um sistema de coordenadas para os dados importados ou posicione manualmente os dados importados para resolver isso.
Normalmente, o InfraWorks 360 pode posicionar corretamente os dados importados automaticamente com base nos próprios dados.
Para especificar o sistema de coordenadas durante a importação
- Clique em
para abrir o painel Origens de dados. - Importe os dados.
- Clique com o botão direito nos dados importados no painel Origens de dados e selecione Configurar para exibir a caixa de diálogo Configurar a origem de dados.

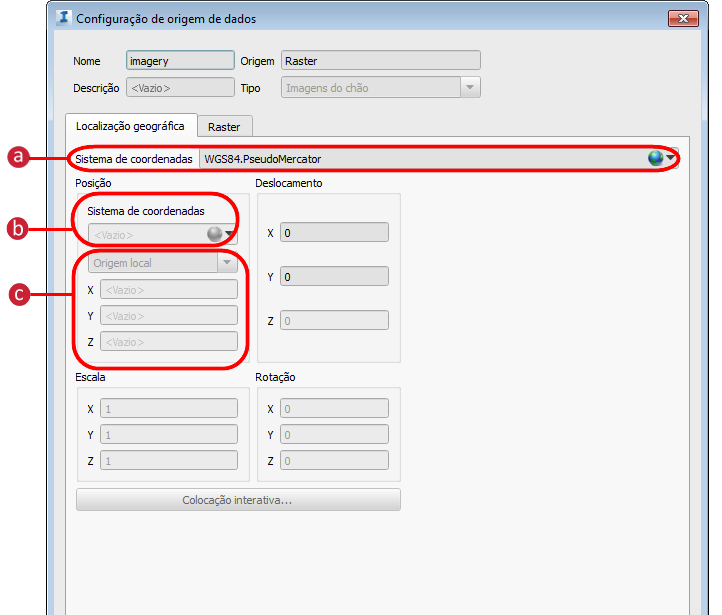

- Selecione a guia Localização geográfica.
- Sistema de coordenadas de origem: na maioria das vezes, o InfraWorks é capaz de determinar a origem do sistema de coordenadas automaticamente, com base em atributos da origem de dados. Se necessário, especifique o sistema de coordenadas dos dados de entrada neste campo.
- Posição (Alvo) do sistema de coordenadas: este é o sistema de coordenadas que o InfraWorks irá usar para armazenar e exibir os dados importados.
- Você também pode especificar um local de origem para os dados importados. Isto é útil se o conjunto de dados importados não tiver nenhum arquivo universal associado com o mesmo. Nota: Consulte a seção Para posicionar manualmente dados importados abaixo para obter mais informações sobre como usar a guia Localização geográfica.
- Clique em Fechar e atualizar.
Para posicionar manualmente dados importados
- Abra a caixa de diálogo Configuração de origem de dados para os dados desejados e clique na guia Localização geográfica.
- Para controlar a posição manualmente, siga um dos seguintes procedimentos:
- Insira as coordenadas x, y, z na seção Posição.
- Selecione Colocação interativa e posicione os dados no modelo utilizando o mouse.
Ao colocar o modelo 3D de forma interativa, você pode utilizar a roda do mouse juntamente com uma tecla modificadora para ajustá-lo. Isto é útil para modelos 3D que não têm o arquivo universal.
- Para ajustar projeções para especificações de projeto (por exemplo, easting/northing falso), insira um valor arbitrário de deslocamento para os dados utilizando os campos X,Y, e Z de Deslocamento.
Nota: A escala (X, Y) e rotação (X, Y, Z) não estão disponíveis durante a importação de dados IMX, se os dados importados utilizarem um sistema de coordenadas geográficas ou um sistema de coordenadas do projeto.
