Criar um rasgo de extensões da face

Selecione uma face do modelo e remova-a para definir um rasgo.

1. Na faixa de opções, clique na guia Chapa de metal painel Modificar Rasgo .
2. Na caixa de diálogo Rasgo, lista suspensa Tipo de rasgo, clique em Extensão de face.

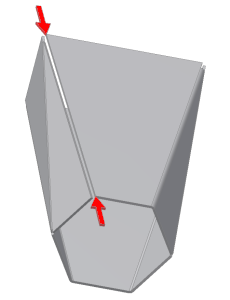

3. Na janela de desenho, selecione uma face do modelo de chapa de metal a ser removida como operação de rasgo.
4. Clique em OK ou clique em Aplicar para criar o rasgo e deixe a caixa de diálogo aberta para criar operações de rasgo adicionais.

Dica: Use uma operação de rasgo de extensão de face para remover uma face de dobra pequena criada como resultado de um flange de transição gerada usando a saída por batida.
