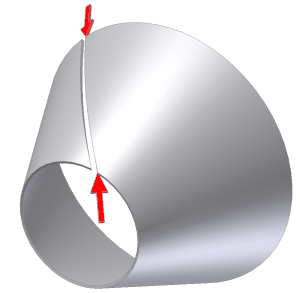

Criar rasgo de ponto a ponto

Selecione uma face do modelo e dois pontos existentes para definir a localização inicial e final do rasgo.

1. Na faixa de opções, clique na guia Chapa de metal painel Modificar Rasgo .
2. Na caixa de diálogo Rasgo, lista suspensa Tipo de rasgo, selecione Ponto a ponto.
3. Na janela de desenho, selecione a face do modelo de chapa de metal onde deseja aplicar o rasgo.
4. Selecione um ponto para definir a localização inicial do rasgo.
5. Selecione um ponto para definir a localização final do rasgo.
6. Se necessário, na caixa de diálogo Rasgo, no Valor de folga do rasgo,insira um valor que seja diferente do Tamanho da folga.
7. Especifique se deseja localizar a folga do rasgo no ponto selecionado ou deslocá-la à direita ou à esquerda.
8. Clique em OK ou clique em Aplicar para criar o rasgo e deixe a caixa de diálogo aberta para criar operações de rasgo adicionais.
