Criar rasgo de ponto único na peça de chapa de metal

Crie um rasgo de ponto único em uma peça de chapa de metal para aplainá-la.

1. Na faixa de opções, clique na guia Chapa de metal painel Modificar Rasgo .
2. Na caixa de diálogo Rasgo, lista suspensa Tipo de rasgo, clique em Ponto único.
3. Na janela de desenho, selecione a face do modelo de chapa de metal onde deseja aplicar o rasgo.

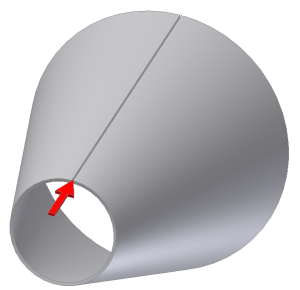

4. Em seguida, selecione o ponto que define a localização do rasgo.
5. Se necessário, na caixa de diálogo Rasgo, no Valor de folga do rasgo,insira um valor que seja diferente do Tamanho da folga.
6. Especifique se deseja localizar a folga do rasgo no ponto selecionado ou deslocá-la à direita ou à esquerda.
7. Clique em OK ou clique em Aplicar para criar o rasgo e deixe a caixa de diálogo aberta para criar mais operações de rasgo.
