Cria uma operação Encaixe sob pressão usando pontos de esboços 2D ou pontos de trabalho 3D e elementos de direção.
- Acesso:
- Na faixa de opções, clique na guia Modelo 3D
ícone Mostrar painel
. Selecione o painel Peça plástica para exibir o painel Peça plástica e, em seguida, selecione Encaixe sob pressão
.
Especificação do estilo
- Gancho de encaixe sob pressão em balanço
-
- Contorno de encaixe sob pressão em balanço
-
guia Forma
Comum aos dois estilos. Especifica a posição do encaixe sob pressão.
Posicionamento
- Sólido
- Especifica o corpo alvo da operação Encaixe sob pressão. O posicionamento A partir do esboço exige pontos de um plano do esboço (centros).
- Inverter sentido da viga ou do grampo
- Inverte o sentido (que corresponde inicialmente ao plano de esboço perpendicular).
- Centros
- Especifica a localização do centro. Os pontos criados usando o interruptor Ponto central são selecionados automaticamente.
- Sentido do gancho
- Fornece quatro opções de setas a escolha, a intervalos de 90 graus
- Inverter sentido da viga ou do grampo
O posicionamento Sobre o ponto exige pontos de esboço ou pontos de trabalho 3D (Centros) e duas direções.
- Inverter sentido da viga ou do grampo
- Define o sentido.
- Sentido da viga
- Inverte o sentido oposto ao vetor definido pela seleção do sentido.
- Seletor de sentido Gancho/Presilha
- Especifica o sentido do gancho/presilha quando Sobre o ponto é especificado.
-
Sentido do gancho
- Fornece quatro setas à escolha, a intervalos de 90
graus
.
- Estender
- Especifica se a viga deve ser estendida ou parada:
- Estender ao próximo
- Parar no ponto
- Estender ao próximo
A caixa de seleção
guia Viga (estilo Gancho de encaixe sob pressão em balanço)
Especifica os parâmetros da viga da operação Encaixe sob pressão.
- Espessura da viga na parede
-
- Comprimento da viga
-
- Espessura da viga no gancho
-
- Largura da viga na parede
-
- Largura da viga no gancho
-
Guia Gancho (estilo Gancho de encaixe sob pressão em balanço)
- Comprimento da ponta do gancho
-
- Profundidade de recorte do gancho
-
- Comprimento do gancho
-
- Ângulo da face de retenção do gancho
-
- Ângulo da face de inserção do gancho
-
Guia Grampo (estilo Contorno de encaixe sob pressão em balanço)
- Comprimento do grampo
-
- Largura do grampo
-
- Espessura da viga na parede
-
- Espessura da viga na parte superior
-
Guia Presilha (estilo Contorno de encaixe sob pressão em balanço)

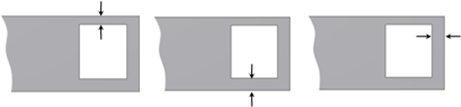

- Largura da presilha nos lados e na parte superior
-
- Comprimento de abertura da presilha
-
