Criação de um flange de transição para saída por batida

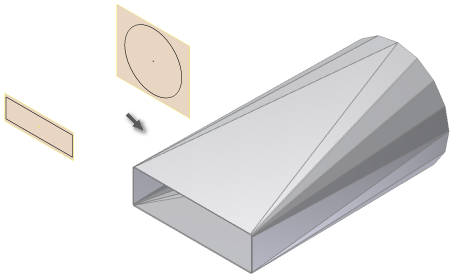

Cria uma forma de transição entre uma face plana e uma face de dobra cilíndrica usando dois perfis de esboço e opções apropriadas.

  1. Na faixa de opções, clique na guia Chapa de metal painel Criar Flange de elevação. A caixa de diálogo Flange de transição é exibida.
  2. Na janela de desenho, clique na geometria do esboço visível que define o primeiro perfil do flange de transição.
  3. Clique na geometria do esboço visível que define o segundo perfil do flange de transição. Se a visualização da operação Ativar/Desativar estiver selecionada, será exibida a visualização dos resultados da flange de transição.
  4. Se necessário, na caixa de diálogo Flange de transição, guia Forma, clique em Convergir. As linhas de centro da dobra convergem em um ponto.
  5. Se necessário, é possível selecionar um controle de faceta alternativo e inserir um valor de controle correspondente.
  6. Se necessário, especifique um valor de Raio da dobra diferente do da Regra de chapa de metal ativa.
  7. Se necessário, na guia Opções de desdobramento, é possível especificar uma regra de desdobramento diferente da definida na regra de chapa de metal ativa.
  8. Clique em OK.
Nota: Para descartar os valores inseridos e fechar a caixa de diálogo Flange de transição, a qualquer momento, clique em Cancelar.

Após a criação de uma operação de flange de transição usando a saída por conformação ou por batida, não será possível editar a opção de saída da operação. A operação pode ser excluída sem excluir os esboços de perfil e recriada usando o tipo de saída alternativo.
