O flange de transição cria uma forma entre dois esboços de perfil.
A geometria do esboço de um flange de transição pode representar a face interna ou externa do material da chapa de metal. Também é possível representar o plano médio do material. Geralmente, um perfil fechado define as duas extremidades de uma forma transicional. Os projetos são utilizados para encanamentos, capas de sistemas de ventilação e um número indeterminado de formas de contêiner.
É possível planificar as operações de flange de transição criadas com esboços de perfis fechados em uma das extremidades adicionando uma operação Rasgo.
Você pode produzir operações de flange de transição para um modelo moldado suave ou para um modelo que possa produzir usando dobras retas com dobradeira.
Exemplos de flange de transição
As ilustrações seguintes mostram várias opções de entrada e saída para operações de flange de transição.

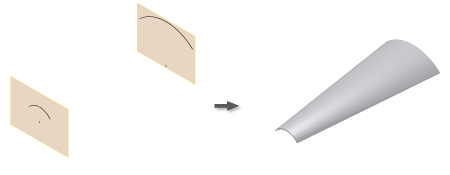

Perfis abertos similares: saída por conformação

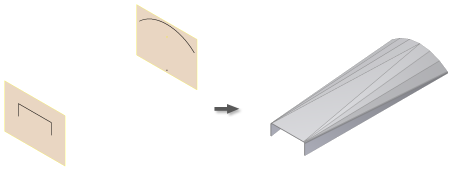

Perfis abertos diferentes: saída por batida

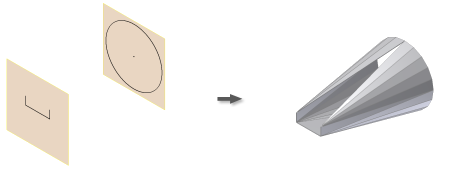

Perfis fechados a abertos: saída por batida

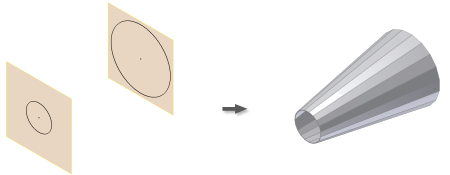

Perfis fechados circulares: saída por batida

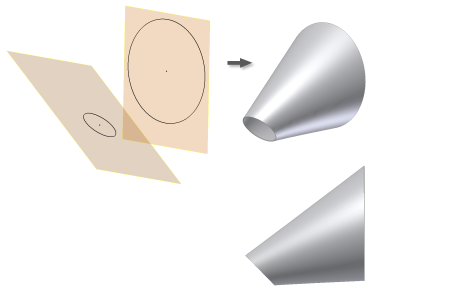

Perfis fechados circulares: saída por conformação

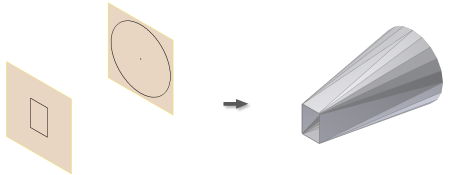

Perfis fechados circulares a retangulares com ângulos agudos: saída por batida

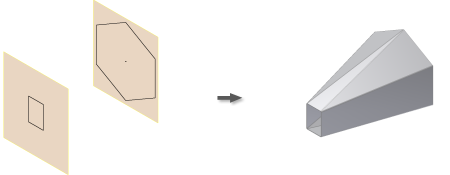

Perfis fechados poligonais a retangulares com ângulos agudos: saída por conformação

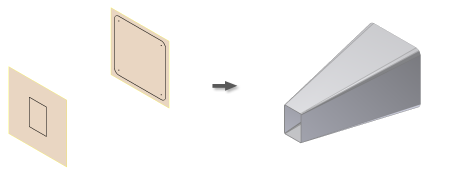

Perfis fechados retangulares com ângulos arredondados a ângulos agudos: saída por batida
