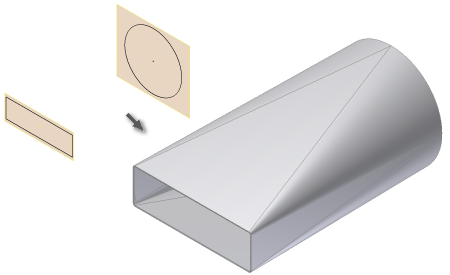

Crie uma forma de transição suave, por conformação, a partir de dois perfis de esboço.
- Na faixa de opções, clique na guia Chapa de metal
painel Criar Flange de transição. A caixa de diálogo Flange de transição é exibida. - Na janela de desenho, clique na geometria do esboço visível que define o primeiro perfil do flange de transição.
- Clique na geometria do esboço visível que define o segundo perfil do flange de transição. Se Ativar/Desativar visualização de operação estiver selecionada, será exibida uma visualização do resultado do flange de transição.
- Na caixa de diálogo Flange de transição, guia forma, clique na opção Saída por conformação.
- Se necessário, especifique um valor de raio da dobra diferente daquele definido na regra de chapa de metal ativa.
- Se necessário, na guia Opções de desdobramento, é possível especificar uma regra de desdobramento diferente da definida na regra de chapa de metal ativa.
- Clique em OK.
Nota: Para descartar qualquer entrada e fechar a caixa de diálogo Flange de transição, a qualquer momento, clique em Cancelar.
Após a criação de uma operação de flange de transição usando saída por conformação ou por batida, não será possível editar a opção de saída da operação. A operação pode ser excluída sem excluir os esboços de perfil e recriada usando o tipo de saída alternativo.
