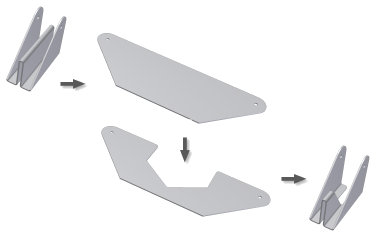

Define as operações de dobra ou redobra aplicadas a uma peça de chapa de metal.
O conteúdo das caixas de diálogo dos fluxos de trabalho de desdobramento e redobramento é o mesmo.
- Acesso
- Na faixa de opções, clique na guia Chapa de metal
painel Modificar Planificar ou Redobrar
- Referência de desdobramento ou redobramento (A)
Especifica a face ou o plano de referência a ser usado como a referência ao qual as dobras ou curvas são desdobradas ou redobradas. Essa referência é identificada como A na ilustração à direita. Ao acessar o fluxo de trabalho, esse comando está ativo por padrão. - Desdobrar ou Redobrar geometria (B)
- Especifica as operações de dobra ou curva individuais para desdobrar ou redobrar. As seleções disponíveis são identificadas como B na ilustração.
Especifica as operações de dobra ou curva para desdobrar ou redobrar. As seleções disponíveis são identificadas como B na ilustração. - Esboços (C)
- Especifica os esboços não consumidos para desdobrar ou redobrar. As opções disponíveis são identificados como C na ilustração. Somente disponível após você selecionar a geometria de desdobramento ou redobramento.
O pai está visível Selecione esta opção para visualizar o esboço original (posição dobrada) e a cópia desdobrada do esboço. Quando os esboços são desdobrados, uma cópia do esboço é criada e exibida na face planificada. O esboço original (ou principal) permanece na posição dobrada.
- Caixa de diálogo painel de imagem
- Exibe uma imagem que é alterado, dependendo da geometria disponível.
- Desdobrar: há faces planas
-
- Desdobrar: não há faces planas
-
- Redobrar: há faces planas
-
- Redobrar: não há faces planas
-
- Desdobrar: curva de contorno
-
- Redobrar: curva de contorno
-
- Visualização da operação Ativar/Desativar
- Controla a exibição da visualização do resultado da dobra ou do desdobramento.
