As alterações de projeto podem exigir a substituição de uma face de peça por uma superfície esculpida ou planos de trabalho.

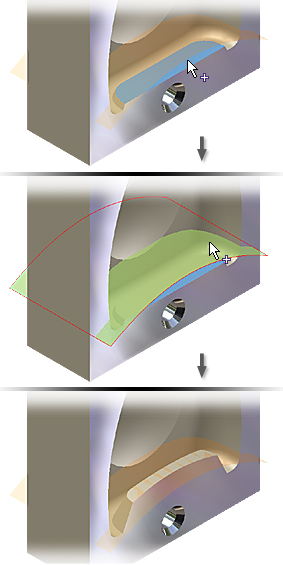

Utilize Substituir face para selecionar a face a ser substituída e a nova face. Uma operação Substituir face é criada. Você pode editá-la com comandos de esboço e operação.
- A peça deve efetuar completamente a interseção com a nova face. Se a nova face for maior que a peça, ela será recortada para corresponder às dimensões. No entanto, a face da peça não é expandida nem contraída para corresponder às dimensões da superfície.
- Se estiver combinando ou importando superfícies, utilize o comando Costurar para costurar as superfícies e formar uma superfície composta.
- Não é possível substituir faces perpendiculares à nova face, pois elas não fazem interseção com a nova face.
- Não é possível copiar ou colar a face substituída nem utilizá-la em um padrão ou iFeature sozinha. Você poderá incluí-la nessas operações quando a operação pai também for selecionada.
Geometria criada com o comando Copiar objeto
Enquanto edita uma peça em uma montagem, é possível utilizar o comando Copiar objeto para copiar a geometria associativamente de outra peça para a peça ativa.
Plano de trabalho como face de substituição plana
É possível criar e selecionar um ou mais planos de trabalho para gerar uma face de substituição plana. Os planos de trabalho se comportam como superfícies selecionadas, com exceção das extensões. As extensões de plano de trabalho são infinitas, independentemente da visualização gráfica.
Ao editar uma operação de face substituída, alterar de uma seleção de plano de trabalho única para uma seleção de plano de trabalho único alternativo preserva operações dependentes. As operações dependentes não são conservadas quando alterar entre seleções únicas e múltiplas, nem ao executar seleções múltiplas alternativas.
